En pocas palabras, esta máquina formadora de rodillos vibratorios para mezcla asfáltica es un equipo clave que se utiliza en el laboratorio para simular el proceso de laminación de un rodillo vibratorio de carretera real, con el fin de preparar muestras de mezcla asfáltica que se acerquen más a las condiciones de construcción en el sitio.

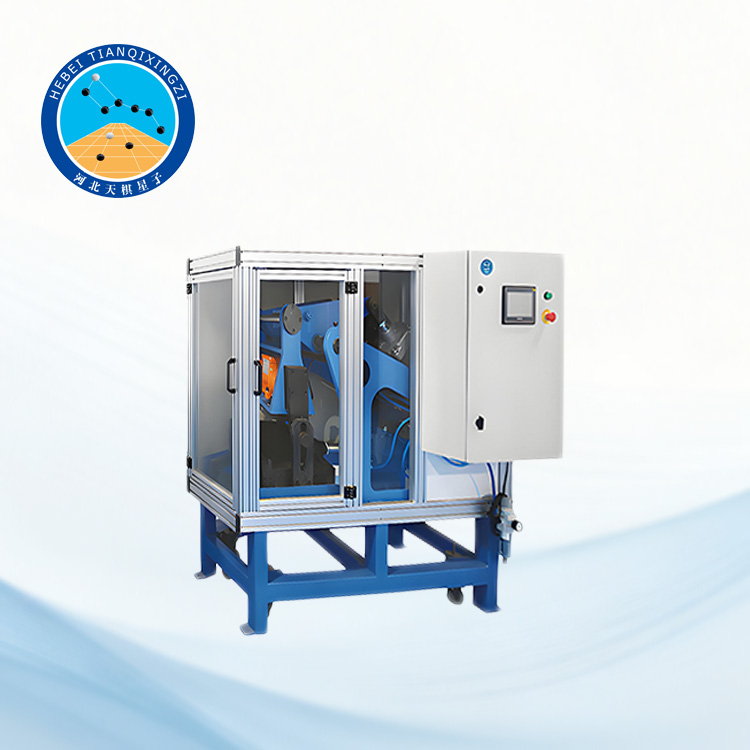

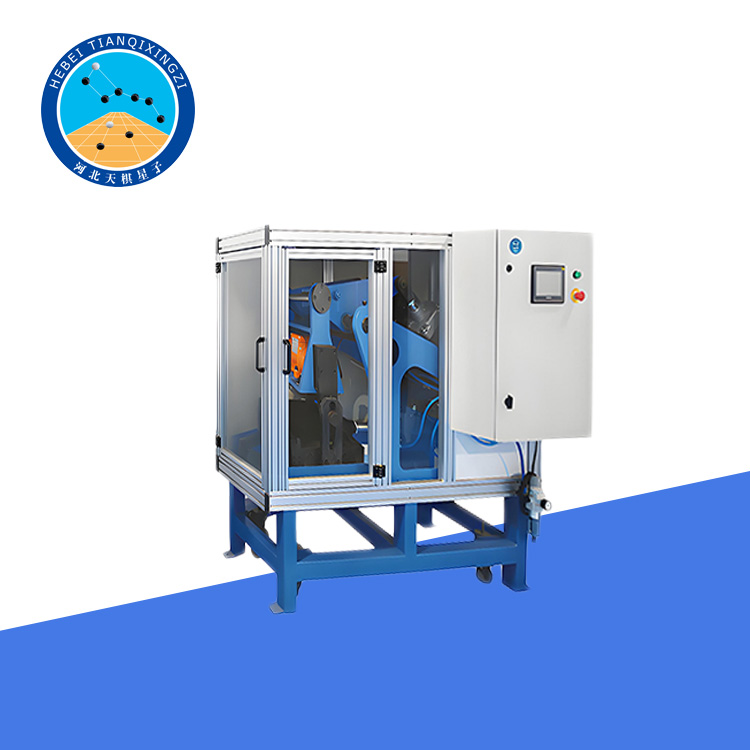

Compactador Neumático de Losa de Asfalto de Laboratorio para Prueba de Huella y Rodillo Vibratorio

Modelo: LQJHR-1

I. Descripción general del producto

Este equipo utiliza rodillos y vibración para formar muestras de mezcla asfáltica, controlando eficazmente la densidad y uniformidad de las muestras. Las muestras formadas se pueden usar para pruebas de formación de surcos o cortar en pequeñas muestras de flexión de vigas para exámenes relacionados.

II. Normas

EN 12697-33 — Mezclas bituminosas — Método de ensayo — Parte 33: Muestra preparada con compactador de rodillos

ASTM D8079 - Práctica estándar para la preparación de muestras de mezclas asfálticas compactadas con compactador de rodillos

AASHTO R 83 - Práctica estándar para la preparación de muestras de mezclas asfálticas compactadas con compactador de rodillos

III. Características del producto:

Emplea un sistema de control desarrollado independientemente que garantiza seguridad, fiabilidad y estabilidad. Este sistema cuenta con funciones integrales de autoprotección y la capacidad de operar continuamente en condiciones de trabajo complejas.

Utiliza un panel de control con pantalla táctil a color que simplifica la configuración y el funcionamiento de los parámetros, y muestra datos del proceso de trabajo en tiempo real.

Equipado con un convertidor de frecuencia Panasonic, la frecuencia de vibración se puede ajustar arbitrariamente de 0 a 50 Hz.

La carga máxima de compactación es de 55 kN, equivalente a la máxima compactación estática del rodillo en obra.

Moldeo automático de muestras una sola vez según la altura o densidad predefinidas.

El proceso de moldeo de cada muestra puede completarse en hasta cuatro estados. Cada estado puede configurarse individualmente con la presión, la frecuencia de vibración y el número de ciclos de rodadura para simular la rodadura de una rueda de acero vibratoria in situ.

Puertas de seguridad: Al abrir cualquiera de las tres puertas de seguridad, se corta el suministro de gas y energía al equipo, protegiendo al operador y evitando su accionamiento accidental.

Las probetas se pueden utilizar para ensayos de ahuellamiento. Tras la perforación, se pueden utilizar para ensayos de tracción indirecta o cortar en pequeñas probetas para ensayos de fatiga de vigas.

Los moldes de ensayo son los mismos que los utilizados para los ensayos de ahuellamiento y también se pueden seleccionar como equipo opcional.

IV. Parámetros técnicos

Carga máxima del rodillo: 55 kN

Recorrido del rodillo: ±150 mm

Frecuencia de laminación: Ajustable, máximo 8 veces/min

Espesor de la muestra: 40-120 mm (ajustable)

Frecuencia de vibración: 0~50 Hz (ajustable)

Aire comprimido: 0,6~0,8 MPa, 700 L/min

Molde

Dimensiones: 300 × 300 mm (estándar), 300 × 400 mm, 305 × 305 mm, 305 × 405 mm (personalizable)

Alimentación: 220 V 50/60 Hz

Potencia: 1000 W

Dimensiones: 1780 × 950 × 1550 mm

Peso: aprox. 750 kg
