Este permeámetro de carga constante de suelo de grano grueso se basa en la ley de Darcy. Calcula el coeficiente de permeabilidad de una muestra de suelo midiendo el flujo de filtración y la pérdida de carga en condiciones de carga constante.

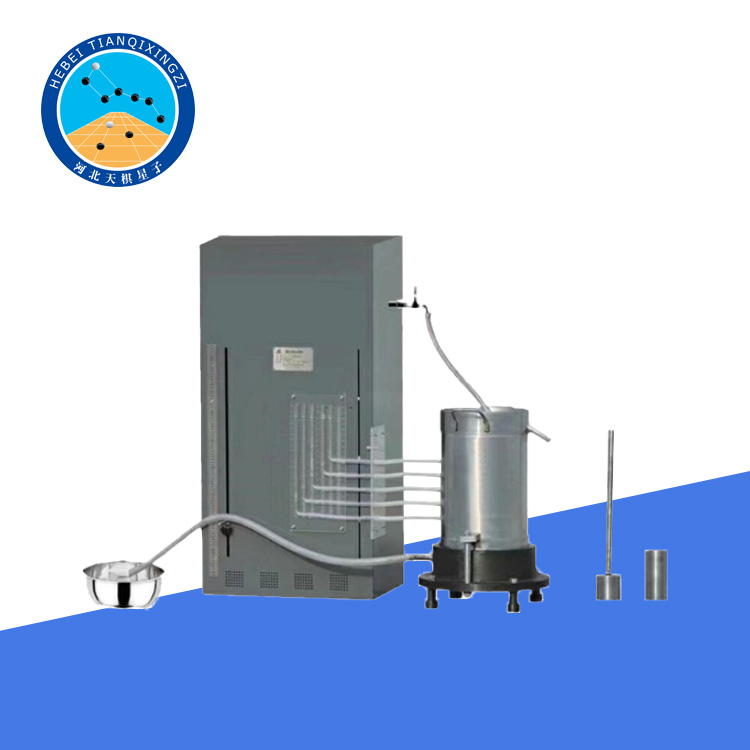

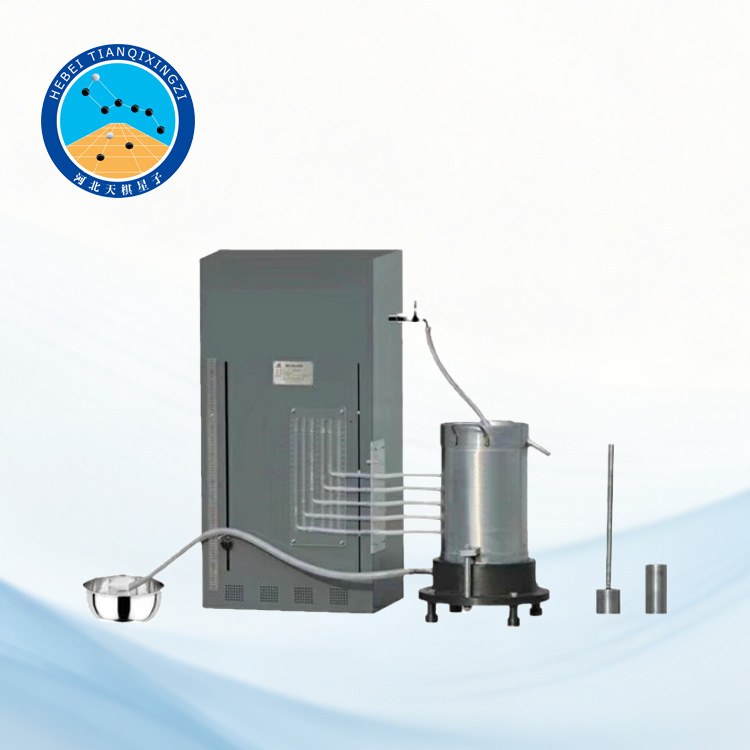

Permeámetro de carga constante para suelo de grano grueso

Modelo: TGSYQ-1

I. Presentación del producto

El comprobador de permeabilidad de suelos de grano grueso se desarrolló con base en la Norma TB10751-2018 para la Aceptación de la Calidad de la Construcción de la Ingeniería de Subrasantes de Ferrocarriles de Alta Velocidad. Se utiliza para la comprobación de la permeabilidad de carga constante en suelos de grano grueso y es adecuado para determinar el coeficiente de permeabilidad de suelos de grano grueso y piedra triturada calibrada con un tamaño de partícula no superior a 75 mm. El instrumento consta de un tanque metálico, un sistema de suministro de agua, un sistema de medición de presión y un sistema de adquisición de datos, y está diseñado y fabricado de acuerdo con normas relevantes como ISO 17892-11:2019, EN ISO 17892-11:2019/BS EN ISO 17892-11 y ASTM D2434.

El tanque de metal está hecho de material de alta resistencia, con un diámetro interior de 300 mm, una altura de 500 mm y un espesor de pared de 10 mm, capaz de soportar diversas fuerzas mecánicas durante la prueba. El sistema de suministro de agua incluye un tanque de agua de 80L para garantizar la estabilidad de la altura del agua durante la prueba. El sistema de medición de presión está equipado con 5 tubos de ensayo de presión, que pueden medir con precisión los cambios en la altura de la columna de agua en diferentes ubicaciones.

II. Principio de funcionamiento y método de prueba

El nuevo permeámetro estándar de carga constante para suelos de grano grueso se basa en la ley de Darcy. Calcula el coeficiente de permeabilidad de una muestra de suelo midiendo el caudal de filtración y la pérdida de carga en condiciones de carga constante.

Su principio de funcionamiento se resume a continuación: el caudal de filtración y la altura de carga en diferentes puntos se miden en el dispositivo de prueba, calculando así la velocidad de filtración y el gradiente hidráulico, y sustituyéndolos en la fórmula para calcular el coeficiente de permeabilidad.

III. Parámetros técnicos

Diámetro interior del barril metálico: 300 mm

Altura del cubo metálico: 500 mm

Grosor de la pared del barril metálico: 10 mm

Capacidad del depósito de agua: 80 L

Número de tubos de prueba de presión: 5

Diámetro interior del tubo de prueba de presión: 6 mm

Espaciado entre orificios de prueba de presión: 50 mm

Espacio de escala del tubo de prueba de presión: 1 mm

Diámetro de la tubería de filtración: 16 mm

Diámetro de la tubería de rebose: 16 mm

Apertura de la placa permeable: 3,5 mm
