El equipo de prueba de rendimiento térmico de la unidad fan coil es un instrumento de prueba de rendimiento físico utilizado en los campos de la ciencia y la tecnología energética y la ingeniería civil.

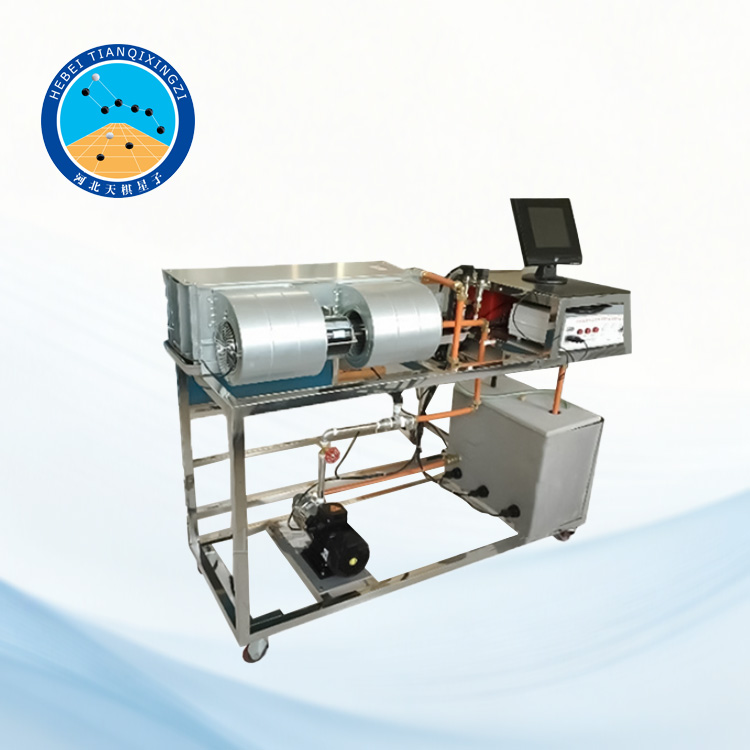

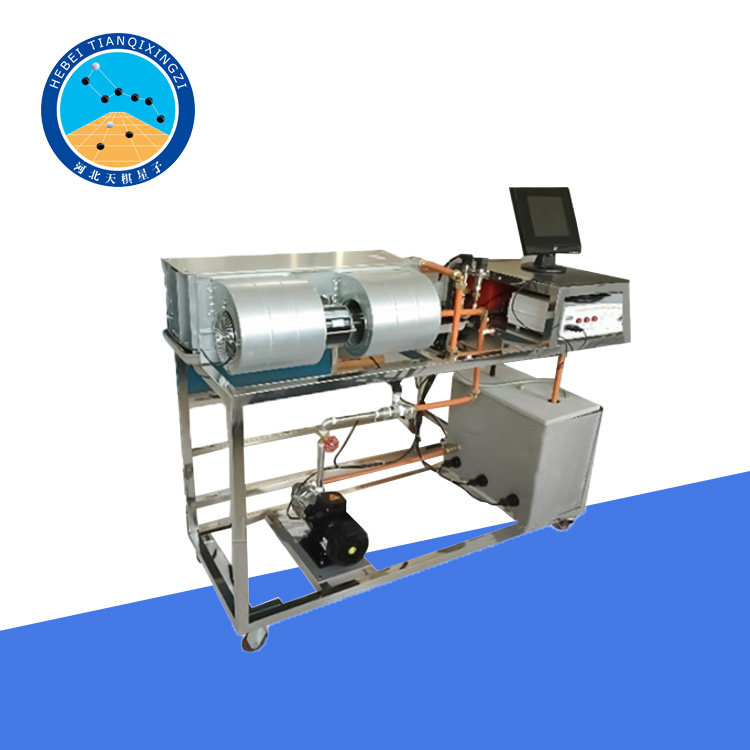

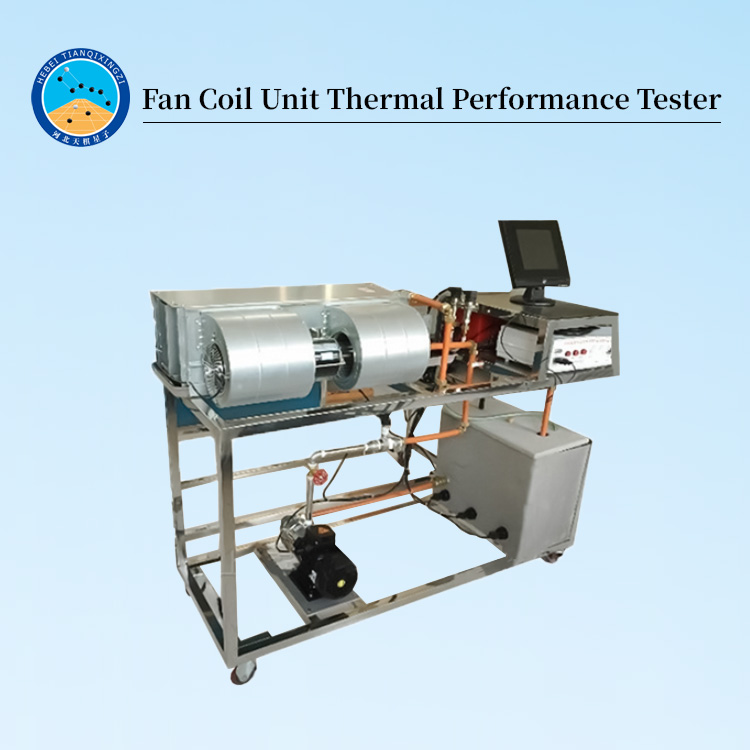

Comprobador de rendimiento térmico de unidades fan coil

Modelo: TGSYP-1

I. Presentación del producto

Este equipo es adecuado para unidades con un volumen de suministro de aire inferior a 2500 m³/h y una presión estática de salida inferior a 100 Pa. El comprobador de rendimiento térmico de la unidad fan coil se utiliza principalmente para probar parámetros de rendimiento clave de las unidades fan coil, como la capacidad de enfriamiento, la capacidad de calefacción, el volumen de aire, la presión estática de salida, el ruido y la potencia, para garantizar el cumplimiento de las normas nacionales pertinentes y mejorar la eficiencia energética de los sistemas de aire acondicionado.

Elementos principales de la prueba:

Prueba de volumen de aire (medición del volumen de aire y la potencia de entrada del ventiloconvector)

Prueba de capacidad de refrigeración y calefacción (mediante el método de diferencia de entalpía del aire o el método del caudalímetro del lado del agua)

Prueba de resistencia al agua (comprobación de la resistencia al flujo de agua)

Prueba de condensación (para pruebas de tipo)

Prueba de tratamiento de condensado (para comprobar el rendimiento del drenaje)

Prueba de ruido y potencia (opcional)

II. Normas aplicables

GB/T 19232-2003 Unidades Fan Coil

JG/T 21-1999 Métodos de Prueba de Rendimiento para Enfriadores y Calentadores de Aire

GB 50411-2007 Código para la Aceptación de la Calidad de la Construcción en Proyectos de Conservación de Energía en Edificios

AHRI 440(I-P)/AHRI 441(SI) — Clasificación del rendimiento de los ventiloconvectores

BS EN 1397: Intercambiadores de calor — Ventiloconvectores hidrónicos para interiores — Procedimientos de ensayo para determinar el rendimiento

III. Características del equipo

Medición de alta precisión: Emplea control inteligente de temperatura y tecnología de filtrado digital para garantizar la precisión de los datos.

Alto grado de automatización: La computadora recopila datos automáticamente y genera informes, lo que reduce la intervención manual.

Cumplimiento con las normas nacionales: Cumple estrictamente con normas como GB/T 19232.

Diseño modular: Algunos equipos pueden ampliarse para incluir otras funciones de prueba, como pruebas de tensión no disruptiva y de resistencia de aislamiento.

IV. Parámetros técnicos

1. Unidad de ventiloconvector: 1 juego

Capacidad nominal de refrigeración: 3800 W

Capacidad nominal de calefacción: 6300 W

Circulación de aire: 680 m³/h

Alimentación: 220 V 50 Hz

Potencia de entrada: 55 W

2. Calentador: 1000 W, 3 unidades

3. Depósito de agua caliente: Acero inoxidable de 2 mm de espesor

4. Bomba de agua caliente: Frecuencia variable 220 V 50 Hz, caudal máximo 4,2 L/h, altura de elevación 15 metros

5. Sensor de caudal: Presión de trabajo: 6,3 MPa, rango de caudal: 0,1-0,6 m³/h

6. Sensor de presión: 2 unidades

7. Sensor de temperatura: 18B20 (4 juegos)

8. Pantalla táctil integrada, software de configuración MCGS integrado, con potentes funciones de visualización de imágenes y procesamiento de datos (Visualización en tiempo real de los parámetros de medición).

9. Mesa de laboratorio: Mesa de laboratorio portátil de acero inoxidable, dimensiones: 1600 × 600 × 800 cm

10. Material: Acero inoxidable, 30 × 30 mm, 1,5 mm de grosor

11. Dimensiones totales: 1600 × 600 × 1300 cm
