Este equipo se utiliza principalmente para pruebas de consolidación y compresión de suelos, detectando la relación entre la presión y la deformación del suelo y calculando la sedimentación unitaria, el índice de compresión, el índice de rebote y el coeficiente de consolidación.

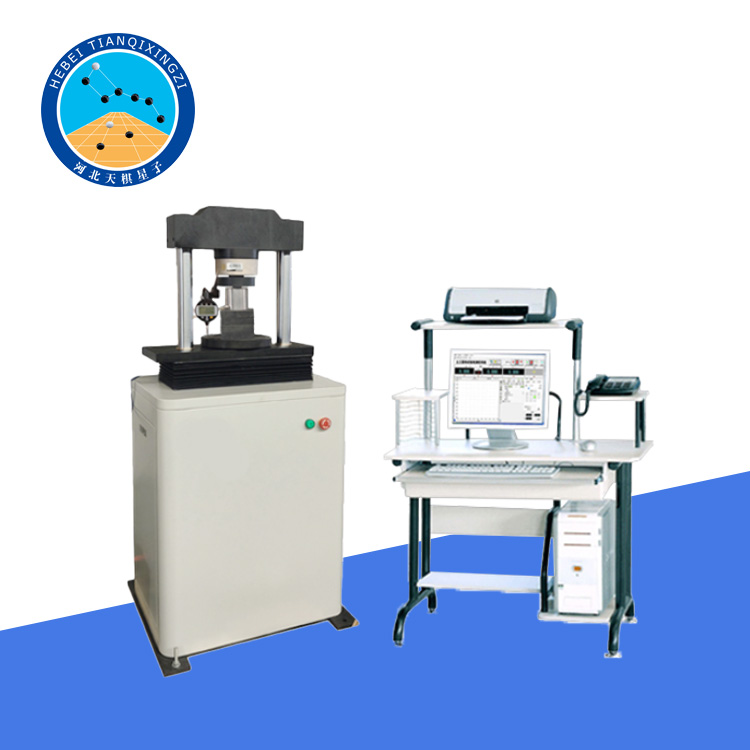

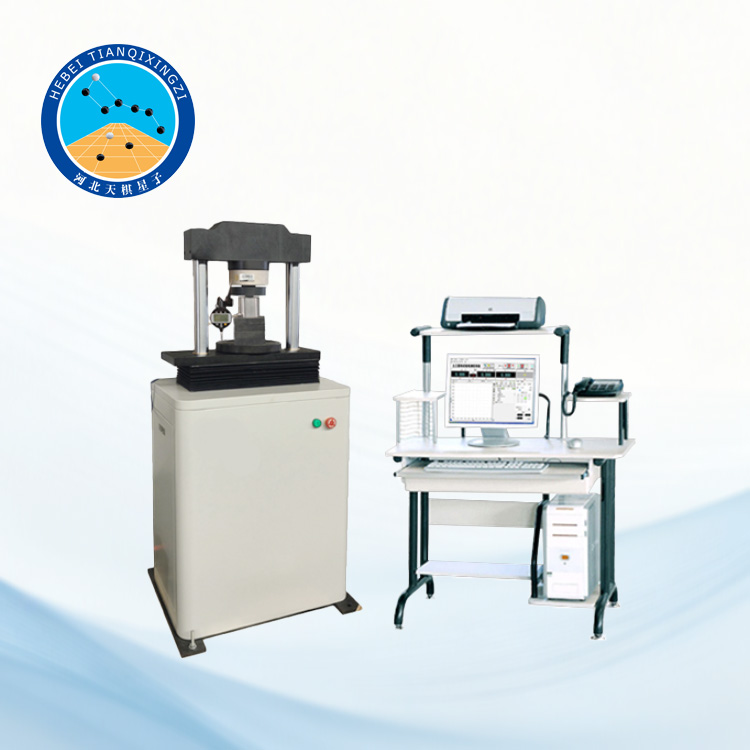

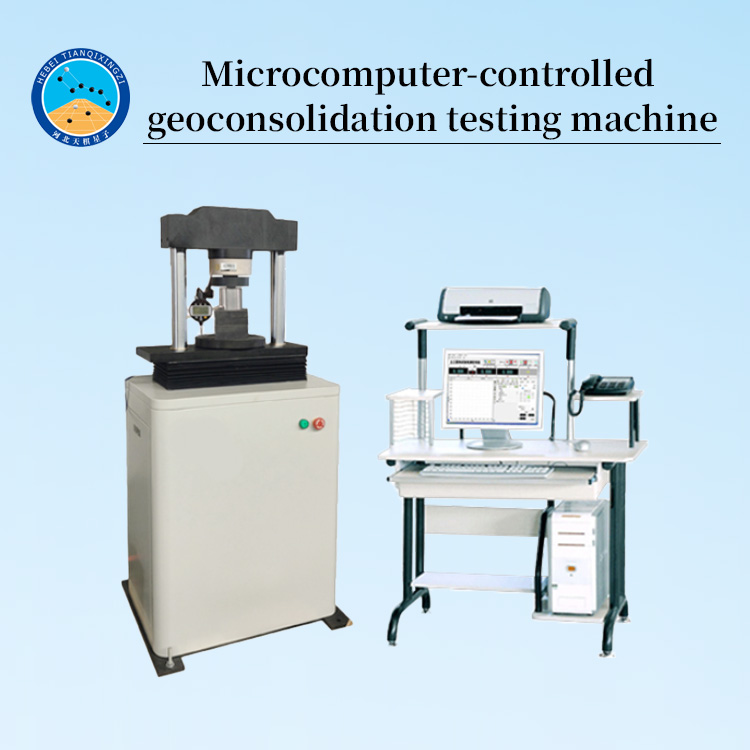

Equipo de prueba de consolidación automatizado controlado por computadora

Modelo: TGSYO-1

I. Presentación del producto

La Máquina de Ensayo de Consolidación Geotécnica es un sistema de prueba de consolidación de suelos multifuncional y totalmente automático, que aprovecha la tecnología electrónica de servocontrol novedosa, de bajo mantenimiento, eficiente y ecológica. Nuestro sistema servo silencioso, compacto y de alto rendimiento funciona con nuestro software profesional y cumple con los requisitos de ensayo de consolidación según la norma GB/T 50123-2019 "Métodos estándar de ensayo geotécnico", y hace referencia a los estándares ASTM D2435/D2435M-25 (Métodos de ensayo estándar para propiedades de consolidación unidimensional de suelos mediante carga incremental) y ISO 17892-5:2017 (Investigación y ensayos geotécnicos — Ensayos de laboratorio de suelos Parte 5: Ensayo oedométrico de carga incremental).

Se utiliza principalmente para ensayos de consolidación y compresión del suelo, detectando la relación entre presión y deformación del suelo, y calculando asentamiento unitario, índice de compresión, índice de rebote y coeficiente de consolidación. Además, puede realizar ensayos de deformación por compresión uniaxial en cemento, hormigón y roca, siendo aplicable a unidades de ingeniería en minas de carbón, geología, ingeniería hidráulica, transporte y construcción.

La unidad principal adopta una estructura de marco de alta resistencia, y la estructura general es compacta y el diseño es razonable. La unidad de control utiliza un sistema de control de velocidad servo de CA para controlar un servomotor de CA de alta precisión y respuesta de alta frecuencia, que impulsa un reductor de bajo ruido de precisión y un par de tornillos de bolas de precisión para pruebas. Esto permite una amplia gama de ajustes de velocidad de prueba, lo que garantiza un proceso de prueba fluido y eficiente. Se puede acceder a los datos de prueba a voluntad, lo que permite el reanálisis de datos y curvas, la ampliación local y la reedición de datos, muestras, condiciones ambientales y parámetros de prueba. Se pueden imprimir informes de prueba completos y curvas.

II.Parámetros técnicos

1. Unidad principal: Modelo: TGSYO-1

2. Error relativo de medición: ±0,5 %

3. Medición de fuerza de prueba:

A. Rango de medición de fuerza de prueba: 4-200 kN

B. Precisión del valor indicado de la fuerza de prueba: ≤ ±0,5 % del valor mostrado

C. Resolución de la medición de fuerza de prueba: 0,005 % FS

4. Medición de desplazamiento:

A. El codificador fotoeléctrico mide la carrera.

B. Error relativo de la indicación de desplazamiento: ±0,25 %.

C. Resolución de la medición de desplazamiento: 0,005 % FS.

D. Visualización del valor de desplazamiento: Lectura directa en la pantalla del ordenador.

5. Medición de la deformación:

A. La deformación se mide con un comparador digital.

B. Error relativo de la lectura de la deformación: ±0,25 %;

C. Resolución de la medición del desplazamiento: 0,005 % FS;

D. Visualización de la deformación: Lectura directa en la pantalla de un ordenador.

6. Control de velocidad:

A. Control de carga: 2,4 kN/s ± 0,2 kN/s (ajuste arbitrario).

B. Rango de control de velocidad constante de carga: 0,05-8,0 kN/s; Precisión del control de velocidad constante: ± 5 %.

C. Rango de control de velocidad de prueba: 0,05-50 mm/min.

7. Dimensiones del plato de presión: Plato de presión superior φ150 mm y plato de presión inferior φ220 mm.

8. La velocidad de asentamiento se determina mediante una carga estable gradual: 6 s-120 h (ajuste arbitrario).

9. Carrera del husillo: 100 mm.

10. Espacio para pruebas de compresión (altura): 0-200 mm.

11. Separación entre columnas: 290 mm.

12. Alimentación: CA 220 V ± 10 % 50 Hz; Potencia: 1,1 kW.

13. Dimensiones totales: Aprox. 630 × 400 × 1400 mm.

14. Peso: Aprox. 350 kg.

15. Ajuste de la separación de las placas de presión: Ajuste eléctrico + almohadillas auxiliares.

16. Rigidez general del bastidor de prueba: No inferior a 300 kN/mm.

17. Sistema de control: Control automático de la velocidad de carga y/o desplazamiento mediante un servomecanismo.

A. Plataforma operativa Win7.

Mientras se controla automáticamente el proceso de prueba, los datos de la máquina se muestran en la pantalla.

C. Incluye funciones de visualización en pantalla para la fuerza de prueba, el valor pico, la deformación de la muestra, el desplazamiento y la curva de prueba.

18. Normas aplicables y procesamiento de datos:

A. Los usuarios pueden personalizar el software de procesamiento de datos para cumplir con las normas nacionales u otros requisitos normativos.

B. El proceso de prueba se puede simular y reproducir, y los datos de prueba se pueden reanalizar.

19. Dispositivos de protección de seguridad:

A. La protección contra sobrecarga se activa cuando la fuerza de prueba supera entre el 2 % y el 5 % de la fuerza de prueba máxima para cada rango, descargando el sistema.

B. La protección contra desplazamiento se activa cuando el tornillo de avance alcanza su límite superior, deteniendo el motor.

C. Se proporciona protección contra sobrecorriente y sobretensión.

III.Configuración principal

Bastidor de carga: Doble columna, alta rigidez: Rigidez total del bastidor de prueba ≥300 kN/mm, husillo de bolas de precisión

Sistema de accionamiento: Servomotor de CA con regulador de velocidad y controlador

Sistema de medición y control: Sistema de control de bucle cerrado totalmente digital

Bastidor de carga: Doble columna, alta rigidez: Rigidez total del bastidor de prueba ≥300 kN/mm, husillo de bolas de precisión

Sistema de accionamiento: Servomotor de CA con regulador de velocidad y controlador

Sistema de medición y control: Sistema de control de bucle cerrado totalmente digital

Sensor de fuerza: 200 kN

Compás digital: Resolución: 0,001

Accesorios resistentes a la presión: Placa de presión superior de 150 mm de diámetro y placa de presión inferior de 220 mm de diámetro

Cable de datos, ordenador, impresora de inyección de tinta a color

Documentación técnica: Manual de instrucciones, lista de embalaje, certificado de conformidad, orden de servicio. Resistente a la tensión.
