I.Aplicación del producto

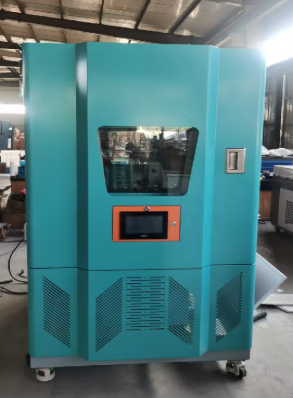

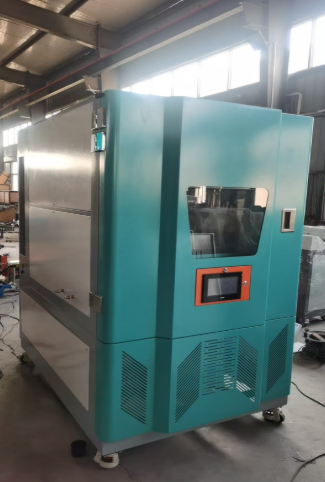

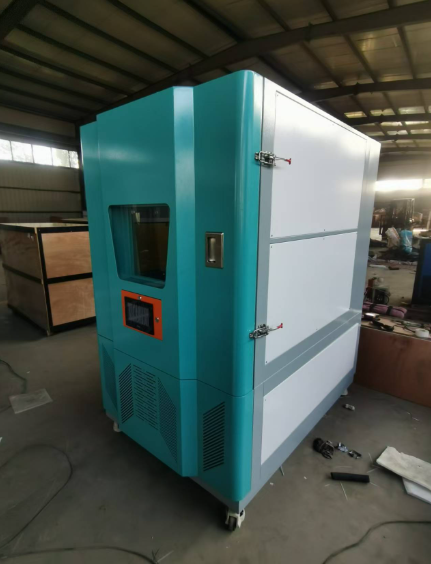

La cámara ambiental de 1 m³para ensayo de emisión de formaldehído/COV es un equipo de ensayo de nueva generación desarrollado conforme a la norma nacional china GB 18580-2017,asícomo a las normas internacionales ASTM D6007-02,EN 717-1 e ISO 16000-9.

Estádiseñada específicamente para la determinación de las emisiones de formaldehído en muebles,paneles derivados de la madera,componentes interiores de vehículos y materiales de decoración para edificaciones.

El equipo incorpora diversas tecnologías patentadas,entre ellas el sistema de sellado por campo magnético,lo que permite obtener resultados de ensayo más representativos de las condiciones reales de uso.Gracias a su elevada precisión y estabilidad,el rendimiento del equipo alcanza el nivel de productos internacionales equivalentes.

Descripción general del producto

La cámara ambiental de 1 m³para emisiones de formaldehído y COV cumple con las siguientes normas y reglamentos:

GB 18580-2001–Límites de emisión de formaldehído de paneles a base de madera y sus productos

GB/T 17657-2013–Métodos de ensayo de las propiedades físicas y químicas de paneles derivados de la madera y paneles decorativos

GB 18587-2001–Límites de emisión de sustancias nocivas en alfombras,revestimientos y adhesivos para interiores

GB 50325-2020–Código para el control de la contaminación ambiental en interiores de edificios civiles

EN 717-1–Determinación de la emisión de formaldehído mediante el método de cámara

ASTM D6007-02–Método estándar para determinar la concentración de formaldehído emitido por productos de madera en cámaras ambientales de pequeña escala

II.Normas de referencia

ASTM E1333-96
Método de ensayo estándar para la determinación de concentraciones de formaldehído en aire y tasas de emisión de productos de madera utilizando cámaras de gran volumen

ASTM D6007-02
Método de ensayo estándar para la determinación de la concentración de formaldehído en el aire emitido por productos de madera mediante cámaras de pequeña escala

EN 717-1
Paneles derivados de la madera–Determinación de la liberación de formaldehído–Parte 1:Método de cámara

GB/T 17657-2013
Métodos de ensayo para evaluar las propiedades de paneles derivados de la madera y paneles decorativos

GB 18587-2001
Materiales de decoración interior–Alfombras,cojines y adhesivos–Límites de emisión de sustancias nocivas

LY/T 1980-2011
Cámara climática de 1 m³para la determinación de la emisión de formaldehído

GB 18580-2017
Materiales de decoración interior–Límites de emisión de formaldehído de paneles derivados de la madera y sus productos

ISO 12460-1:2007
Paneles derivados de la madera–Determinación de la liberación de formaldehído–Parte 1:Método de cámara

LY/T 1612-2004
Cámara climática de 1 m³para la determinación de la emisión de formaldehído

III.Características de rendimiento

Intercambiador de calor de tecnología avanzada,con alta eficiencia térmica y bajo gradiente de temperatura.

Depósito de agua con regulación térmica y compensación de frío/calor,que garantiza un control estable de la temperatura.

Sensores de temperatura y humedad importados,de alta precisión y excelente estabilidad a largo plazo.

Unidad de refrigeración de alta calidad,con funcionamiento estable y larga vidaútil.

Protecciones de seguridad integrales,incluyendo protección contra sobrecalentamiento,sobrecorriente y sobrepresión del compresor.

Cámara interior de acero inoxidable,con un volumen de(1±0,03)m³,superficie lisa y resistente a la condensación y adsorción de formaldehído,garantizando la exactitud de los resultados.

Excelente aislamiento térmico y estanqueidad,gracias a la estructura de espuma rígida y juntas de sellado de silicona.El sistema de circulación forzada de aire asegura una distribución uniforme de temperatura y humedad en toda la cámara.

IV.Condiciones externas de funcionamiento

La cámara climática para COV debe operar bajo las siguientes condiciones ambientales:

Temperatura ambiente:15°C–35°C
Humedad ambiente:≤85%HR

Presión atmosférica:80–106 kPa

Tensión de alimentación:220 V±22 V

Frecuencia:50 Hz±0,5 Hz

El equipo debe instalarse lejos de vibraciones intensas,gases corrosivos y fuentes directas de calor o frío.

V.Especificaciones técnicas

Temperatura
Punto de ajuste:23°C(personalizable)
Precisión de control:±0,3°C
Fluctuación:≤±0,5°C
Uniformidad:≤1°C

Humedad
Punto de ajuste:50%HR(personalizable)
Precisión de control:±1%HR
Fluctuación:≤±2%HR
Uniformidad:≤±2%HR

Tasa de renovación de aire
Punto de ajuste:1 h⁻¹
Desviación:≤0,03 h⁻¹

Diferencia de presión
Presión positiva ligera:10 Pa±5%

Velocidad del aire
0,1–0,3 m/s,precisión≤0,05 m/s

Tasa de adsorción de la cámara
≤20%

Resistencia de aislamiento
≥20 MΩ

Ensayo de rigidez dieléctrica
1500 V CA,50 Hz,durante 1 minuto sin ruptura

Hermeticidad
A una presión positiva de 10 kPa,la tasa de fuga es<10⁻³×1 m³/min

Material de la cámara interior
Acero inoxidable 304 con soldadura continua y acabado espejo,superficie lisa y sin defectos

Material de la carcasa exterior
Acero A3 con recubrimiento electrostático,aislamiento térmico tipo sándwich de poliuretano y lana mineral,espesor≥50 mm

Sistema de intercambio de aire
Control continuo de la tasa de renovación mediante medidor electrónico de caudal

Sistema de circulación de aire
Ventilador interno para mejorar la mezcla;velocidad del aire cerca de la muestra entre 0,1 y 0,3 m/s

Sistema de purificación de gases
Sistema multietapa que incluye oxidación catalítica,enfriamiento,secado,filtración de partículas,filtración de formaldehído y adsorción por carbón activado de alta eficiencia.
Tras el tratamiento:

TVOC<0,01 mg/m³

COV individual<0,002 mg/m³

Formaldehído<0,006 mg/m³

Sistema de monitorización
Pantalla táctil como interfaz de usuario,visualización y registro automático de parámetros y exportación de datos mediante USB.

VI.Configuración estándar

Unidad principal(incluye sistema de muestreo)×1

Frascos de muestreo×3

Tubo de silicona×1

Fusible(repuesto)×1

Relé(repuesto)×1

Dispositivo de ensayo×1

Embudo pequeño×1

Tuberías de agua×2

Abrazaderas de manguera×2

Manual de instrucciones×1

Certificado de conformidad×1
