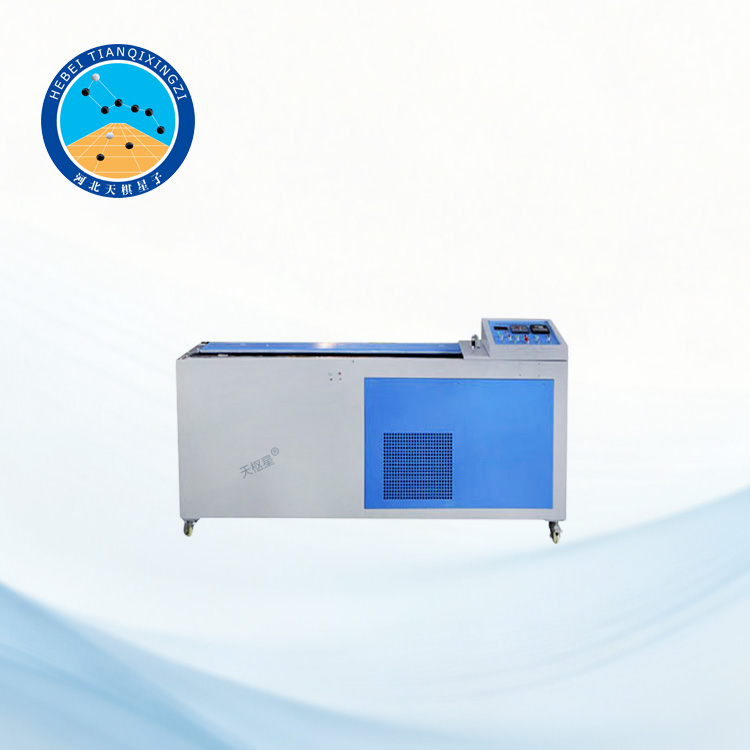

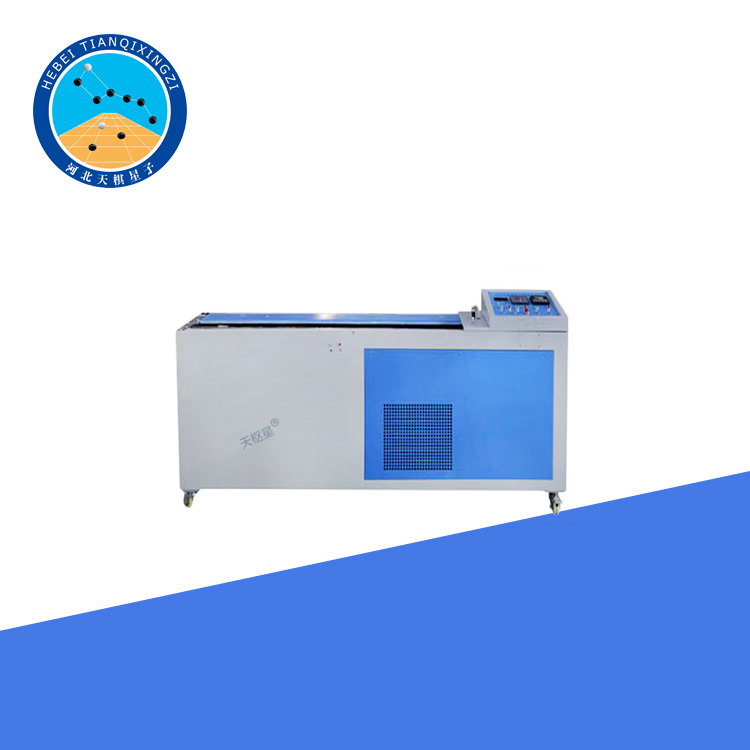

El comprobador de ductilidad de asfalto a baja temperatura con pantalla LCD está diseñado para evaluar la ductilidad y elongación de muestras de asfalto o betún en condiciones controladas de baja temperatura. Garantiza mediciones precisas y repetibles mediante la combinación de mecanismos de estiramiento precisos, baños de agua con control de temperatura y lectura digital, lo que lo convierte en un instrumento esencial para el control de calidad del asfalto y la investigación en ingeniería vial.

Máquina de prueba de ductilidad del asfalto

Modelo: TD605-3

I. Descripción general del producto

Este comprobador de elongación de asfalto es un instrumento de elongación de tercera generación con transmisión de posicionamiento de doble riel y tornillo externo que incorpora las últimas ventajas de diseño internacional. Sus ventajas destacadas son una transmisión deslizante extremadamente suave y sin vibraciones, una precisión de alimentación de alambre excepcional y una observación cómoda.Este probador de ductilidad de asfalto cumple totalmente con la norma JTG 3410-2025 del Ministerio de Transporte y está diseñado con referencia a ASTM D113, AASHTO T 51 y EN 13589.

Este instrumento es adecuado para medir la elongación de diversas especificaciones y tipos de asfalto, así como del residuo tras la destilación de asfalto líquido y el residuo tras la evaporación de emulsiones asfálticas. Cuenta con control automático de temperatura, un dispositivo de regulación de velocidad de polo muerto y la capacidad de realizar ensayos en tres moldes simultáneamente. Permite seleccionar diversas velocidades de tracción y se utiliza ampliamente en departamentos de producción, construcción de carreteras e investigación, siendo especialmente adecuado para ensayos de asfalto modificado.

II. Descripción estructural

Este dispositivo de extensión cuenta con una estructura integrada de pie, inspirada en diseños estadounidenses. Luce una apariencia atractiva y elegante. El tornillo de avance interno está compuesto por un mecanismo tensor de doble riel, que ofrece ventajas como un tensado uniforme, estable y silencioso. Está soportado por cuatro ruedas.

2.1 Esta máquina utiliza un baño de acero inoxidable. En el fondo del baño se encuentran elementos calefactores y un evaporador de refrigeración. Hay interruptores de límite en ambos extremos; la máquina se detendrá automáticamente si el estiramiento excede el límite.

2.2 La fuente de alimentación, los instrumentos de control eléctrico, etc., se instalan en el lado derecho.

2.3 El sistema de refrigeración, compuesto por un compresor hermético, un condensador y un ventilador, está ubicado en la parte inferior.

III. Datos técnicos principales

1. Recorrido máximo del carro: 1500 mm

2. Velocidad ajustable de la corredera de estiramiento: 0–50 mm/min

3. Potencia del motor de estiramiento: 550 W

4. Frecuencia de estiramiento (por 1 cm): 8–9 Hz

5. Potencia de la bomba de agitación del baño María: 45 W

6. Frecuencia para estiramiento de 5 cm: 42–43 Hz

7. Potencia del tubo de calentamiento eléctrico: 2 kW

8. Potencia del raspador de enfriamiento: 2 kW

9. Rango de control de temperatura del baño de agua: 0-50 ℃

10. Precisión del control de temperatura: ±0,1 ℃

11. Capacidad de refrigeración: 4000 kcal/min

12. Tensión de alimentación: 220 V 50 Hz

13. Dimensiones: 2680 × 450 × 950 mm

14. Peso: 180 kg

IV. Equipos auxiliares

1. Molde estándar para pruebas de ductilidad de asfalto TD605-M

2. Base para molde estándar para pruebas de ductilidad de asfalto TD605-MD

3. Baño de arena eléctrico con pantalla digital TDDSY-2

4. Glicerol

5. Talco

6. Raspador plano (usando la hoja de un cutter)

7. Malla de amianto

8. Alcohol

9. Sal
