El equipo de ensayo de aumento adiabático de temperatura del hormigón está diseñado para medir el cambio de temperatura y el aumento máximo de temperatura adiabática del hormigón durante el proceso de hidratación de los materiales cementantes en condiciones adiabáticas. Desarrollado tomando como referencia JG/T 329-2011 y EN 12390-15:2019, el equipo proporciona un monitoreo preciso de la temperatura y datos fiables para la evaluación del comportamiento térmico del hormigón, el diseño de mezclas, el control de calidad y la investigación. Es adecuado para laboratorios de hormigón, centros de ensayo de materiales de construcción, universidades, institutos de investigación y proyectos de ingeniería.

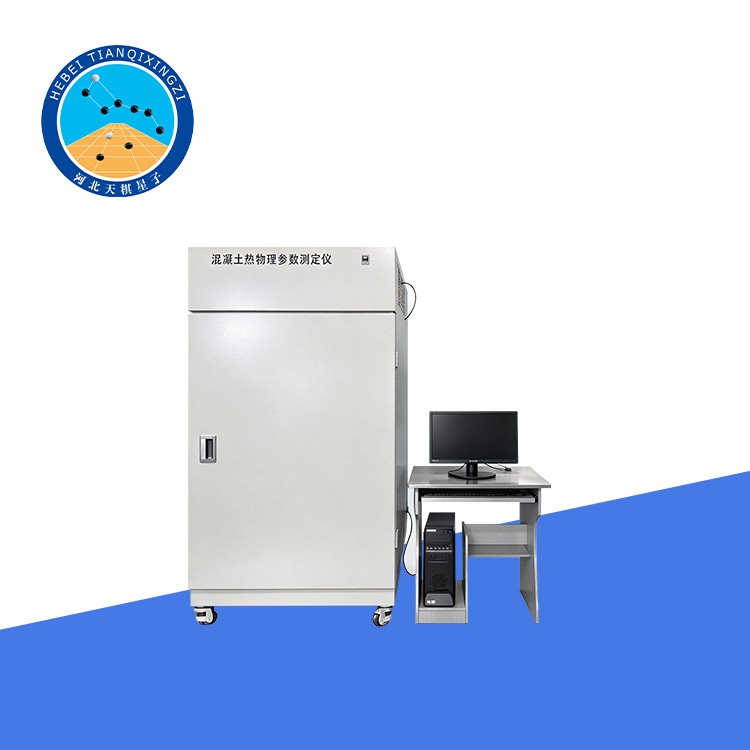

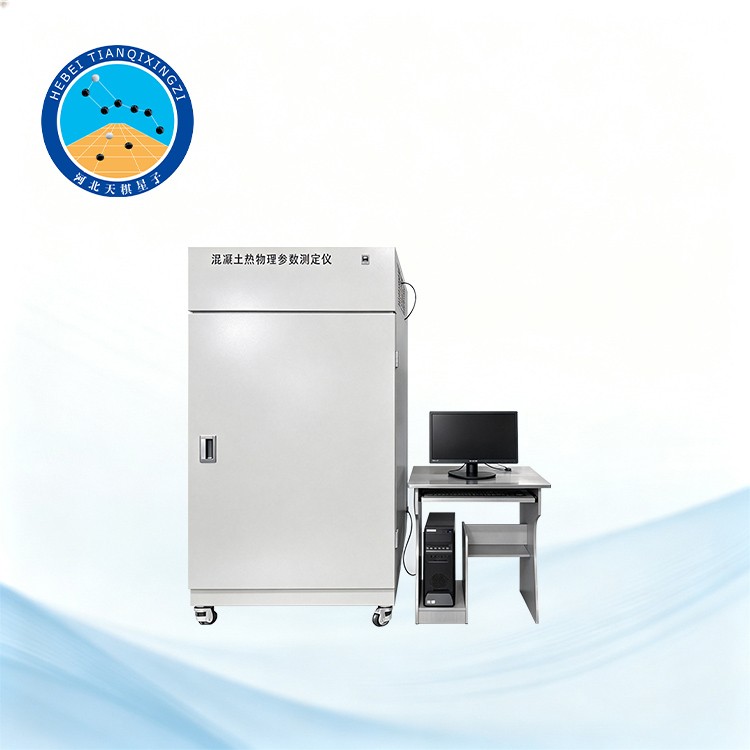

Equipo para Ensayo del Aumento Adiabático de Temperatura del Hormigón

Modelo: TDJG329-4

1. Introducción al producto

Este instrumento ha sido desarrollado y fabricado por Hebei Tianqixingzi Inspection Equipment Co., Ltd. de conformidad con la norma industrial china JG/T 329-2011, Equipo para la determinación de parámetros termofísicos del hormigón. Está diseñado para determinar la variación de temperatura y el aumento máximo de temperatura del hormigón en condiciones adiabáticas durante el proceso de hidratación de los materiales cementantes, incluidos el cemento y los materiales cementantes suplementarios.

En los métodos convencionales para determinar el aumento adiabático de temperatura del hormigón, la temperatura ambiente se controla para seguir la temperatura de la probeta de ensayo. Además de cumplir con el requisito de la norma nacional de una precisión de seguimiento de ≤ ±0,05 °C, también es necesario calibrar el valor de desviación correspondiente a la temperatura de la probeta para garantizar la precisión y fiabilidad del aumento adiabático de temperatura medido.

Sin embargo, incluso con estas medidas, el carácter aleatorio de los errores del sistema implica que no siempre pueden corresponderse con precisión con los valores de desviación calibrados. Al mismo tiempo, la propia precisión del seguimiento también está sujeta a variaciones aleatorias. Como resultado, la probeta de hormigón puede liberar o absorber cierta cantidad de calor del entorno, provocando que la curva de temperatura medida de la probeta se desvíe en cierta medida de su aumento de temperatura adiabática real.

Para abordar esta cuestión, nuestra empresa ha desarrollado un sistema de control integrado de hardware y software basado en las dos medidas mencionadas. Manteniendo las mismas condiciones de precisión de seguimiento y calibración de desviaciones, el sistema permite reducir en aproximadamente un 50 % la cantidad de calor que la muestra de ensayo libera al entorno o absorbe de este, mejorando así la precisión y la fiabilidad de la curva de aumento de temperatura adiabática medida.

II. Especificaciones técnicas

1. Dimensiones externas: 1050 × 1875 × 1750 mm

2. Dimensiones del espacio de trabajo: 800 × 800 × 1100 mm

3. Temperatura del espacio de trabajo: 5–85 °C

4. Precisión de seguimiento: ≤±0,05 °C (probado con 50 litros de agua durante 72 horas; fluctuación de temperatura ≤±0,05 °C).

Nota: Instrumento de control: un instrumento de nueva generación que ofrece alta resolución, alta precisión y alto rendimiento. Cuenta con entradas totalmente configurables, diez conjuntos de parámetros PID expertos, un algoritmo PID avanzado basado en zonas y una pantalla de alta resolución (compatible con decimales para temperaturas de hasta 1000 °C). Admite entradas de resistencia de platino (rango de 0,000 a 30,000) y una resolución de control de 1/14.000 (este producto utiliza un sensor de resistencia de platino Pt100, un rango de temperatura de 0 a 100 °C y dos decimales).

5. Sistema de refrigeración

El sistema de refrigeración utiliza un compresor Tecumseh de fabricación francesa y emplea una configuración en cascada con dos depósitos de agua, combinada con dos bombas de agua y control de velocidad por frecuencia variable. Este diseño permite al sistema proporcionar una elevada capacidad de refrigeración de forma rápida durante la etapa de enfriamiento y una capacidad estable durante la etapa de calentamiento. En la etapa de alta temperatura, es posible reducir el caudal de la bomba de agua para disminuir la potencia de calentamiento. El sistema de calefacción utiliza un método de control basado en el equilibrio térmico, lo que contribuye a reducir el consumo de energía al tiempo que mantiene un control estable de la temperatura.

6. Valor de desviación: Determinado automáticamente por el ordenador en función de la temperatura ambiente y la temperatura de la muestra medidas.

7. Potencia de calentamiento: 2 kW

8. Potencia de refrigeración: 1,1 kW

III. Normas aplicables / de referencia

1. GB/T 50080-2016 — Norma sobre el método de ensayo de las propiedades de mezclas de hormigón ordinario

2. DL/T 5150-2001 — Código de ensayos para hormigón hidráulico

3. SL 352-2006 — Código de ensayos para hormigón hidráulico

4. EN 12390-15:2019 — Ensayos de hormigón endurecido — Parte 15: Método adiabático para la determinación del calor liberado por el hormigón durante su proceso de endurecimiento

IV. Configuración del producto

1. Ordenador: Ordenador empresarial Lenovo

2. Sistema de refrigeración: Tecumseh (Francia)

3. Componentes de refrigeración: Danfoss

4. Controlador de temperatura / Instrumentación: Yudian (Xiamen Yudian Automation Technology Co., Ltd.)

5. Software informático: Desarrollado internamente por nuestra empresa

6. Bomba de accionamiento magnético: IWAKI, Japón

7. Tanque con aislamiento térmico: HBTQ
