Combina una capacidad de ensayo de 7 L, medición de lectura directa, ensayo mediante el método de presión y un diseño compacto en un solo equipo. Es adecuado tanto para aplicaciones de laboratorio como de campo en las que se requiere una medición fiable y práctica del contenido de aire del hormigón fresco.

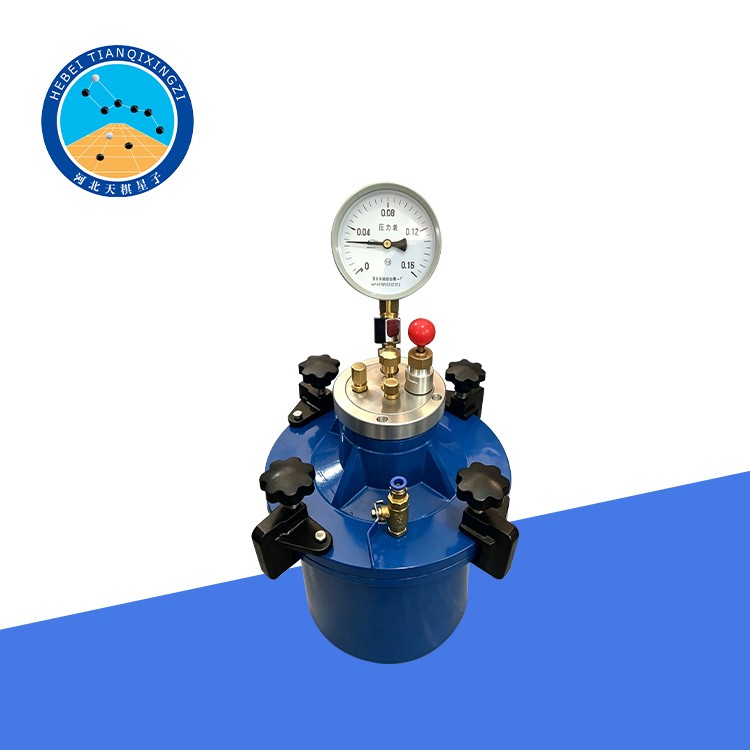

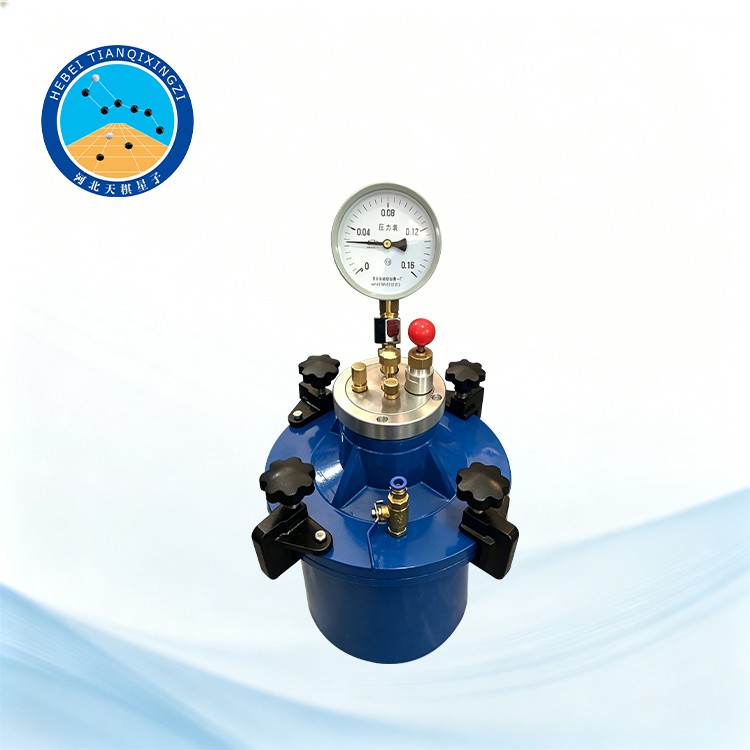

Medidor de Contenido de Aire del Hormigón de Lectura Directa

Modelo: TDJG246-1

I. Introducción al producto

El ensayador de contenido de aire del hormigón mediante el método de presión se desarrolla de acuerdo con JTG/E30-2005, Métodos de ensayo de cemento y hormigón para ingeniería de carreteras, T0526-2005, Método de ensayo para determinar el contenido de aire de mezclas de hormigón de cemento (método combinado de presión). El producto cumple con los requisitos de JG/T 246-2009, Ensayador de contenido de aire del hormigón. Esta serie de productos es adecuada para determinar el contenido de aire del hormigón de cemento con un tamaño máximo nominal de árido no superior a 31,5 mm, un contenido de aire no superior al 10 % y un asentamiento medible.

Normas de referencia: ASTM C231/C231M, EN 12350-7:2019

II. Especificaciones técnicas

1. Capacidad: 7 L

2. Rango de contenido de aire: ≤10 %

3. Tamaño máximo del agregado: ≤40 mm

4. Lectura mínima: 0,1 %

5. Presión de diseño máxima: 4 MPa

6. Presión de trabajo máxima: 0,4 MPa

7. Presión de prueba de hermeticidad: 0,4 MPa

8. Peso: 11 kg

III. Apéndice

Apéndice 1: Accesorios para el medidor de contenido de aire

1. Probeta graduada de 100 ml: 1 unidad.

2. Dispositivo de llenado de agua: 1 unidad.

3. Nivel de burbuja: 1 unidad.

4. Varilla de compactación: 1 unidad.

Apéndice 2: Otros equipos de ensayo y herramientas utilizados con este aparato

1. Báscula de sobremesa: Capacidad: 50 kg; resolución: 50 g.

2. Mazo de goma: Equipado con una cabeza de goma de aproximadamente 250 g de peso.

3. Mesa vibratoria para hormigón serie TD245: Se puede seleccionar cualquier modelo.

IV. Características del producto

1. Lectura directa: El contenido de aire puede leerse directamente en el manómetro, lo que permite realizar pruebas de manera cómoda y eficiente.

2. Ensayo por el método de presión: Diseñado para determinar el contenido de aire en mezclas de hormigón fresco mediante el método de presión.

3. Capacidad de 7 L: El recipiente de ensayo de 7 L es adecuado para realizar pruebas rutinarias de hormigón fresco, tanto en laboratorio como en obra.

4. Medición precisa: Con una lectura mínima del 0,1 %, el equipo permite medir de forma práctica el contenido de aire del hormigón.

5. Construcción robusta: El recipiente de ensayo está diseñado para un funcionamiento estable y un uso reiterado tanto en laboratorios de ensayo de hormigón como en obras de construcción.

6. Accesorios completos: La configuración estándar incluye una probeta graduada, un dispositivo de llenado de agua, un nivel de burbuja y una varilla de compactación.

V. Aplicación

El medidor de lectura directa del contenido de aire en el hormigón es adecuado para laboratorios, obras de construcción, departamentos de control de calidad e instituciones de investigación dedicadas a los ensayos de hormigón.

Se utiliza principalmente para determinar el contenido de aire en mezclas de hormigón fresco y puede aplicarse al control de calidad del hormigón, al diseño de mezclas, a la inspección de obras y a la investigación de laboratorio.

VI. Principio de ensayo

El aparato determina el contenido de aire del hormigón fresco mediante el método de presión. Una vez colocada y compactada adecuadamente la muestra de hormigón en el recipiente de ensayo, este se sella y se somete a presión. La respuesta de presión se utiliza para determinar el porcentaje de aire contenido en la mezcla de hormigón.

Su diseño de lectura directa permite obtener el resultado del ensayo de manera práctica a partir del sistema de medición, lo que hace que el aparato sea adecuado para los ensayos rutinarios de contenido de aire.
