El Ensayador de Capacidad de Llenado de Lechada de Cemento está diseñado para evaluar la capacidad de llenado y la estabilidad de la lechada de cemento utilizada en aplicaciones de hormigón pretensado. Permite identificar bolsas de aire, acumulación de agua y capas de espuma, por lo que es adecuado para ensayos de laboratorio y control de calidad de materiales de inyección de lechada de cemento.

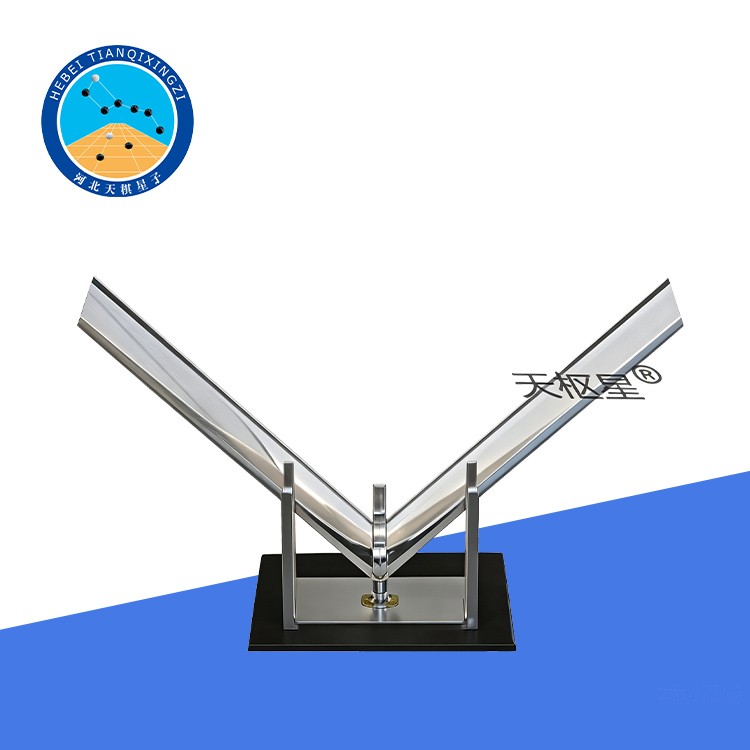

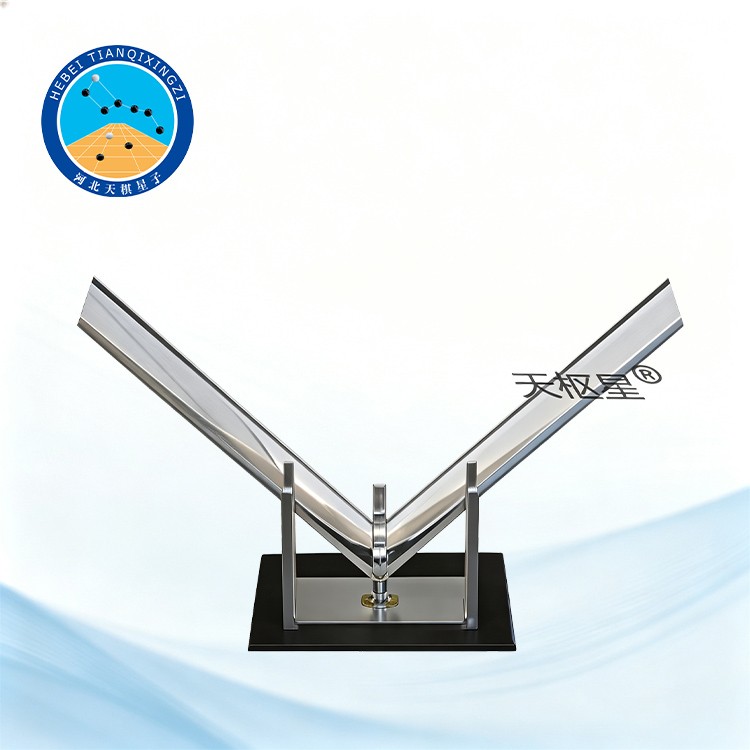

Equipo de Ensayo de Capacidad de Llenado de Lechada de Cemento

Modelo: TD519-1

I. Introducción al producto

El equipo de ensayo de capacidad de relleno de lechada de cemento cumple con los requisitos de diámetro y ángulo del tubo especificados en la norma industrial del Ministerio de Transporte: *Especificaciones técnicas para la inyección de lechada en tendones pretensados*. La capacidad de relleno se considera no conforme si se presenta alguna de las siguientes condiciones: una capa de espuma con un espesor superior a 1 mm, una burbuja de aire mayor de 3 mm o un volumen de agua superior a 1 ml.

El ángulo del tubo para el ensayo de capacidad de relleno es de 120°. El tubo tiene un diámetro interior de Φ40 mm y una longitud de 500 mm.

II. Parámetros técnicos

Diámetro interior del tubo: 40 mm

Ángulo del tubo: 120°

Longitud del tubo: 0,5 m × 2

Material del tubo: Vidrio orgánico transparente

III. Procedimiento de prueba

1. Prepare y mezcle la lechada de cemento siguiendo el procedimiento especificado.

2. Deje reposar la lechada recién mezclada durante 1 minuto.

3. Utilice el cono móvil para verter la lechada en el tubo de llenado fijado al bastidor de soporte.

4. Después de llenar el tubo, selle ambos extremos con película plástica.

5. Almacene el tubo lleno durante 7 días a 20 °C ± 3 °C.

6. Transcurridos los 7 días, inspeccione el interior del tubo en busca de bolsas de aire con un diámetro superior a 3 mm, así como de bolsas de agua o vapor de agua. Verifique ambos extremos del tubo para detectar la presencia de una capa de espuma.

Evaluación de la capacidad de llenado

La capacidad de llenado se considera no conforme si se observa alguna de las siguientes condiciones:

Una capa de espuma con un espesor superior a 1 mm;

Una burbuja de aire con un diámetro superior a 3 mm; o

Agua con un volumen superior a 1 ml.

El ángulo del tubo de capacidad de llenado es de 120°, con un diámetro interior de Φ40 mm y una longitud de 500 mm.

El Ensayador de Capacidad de Llenado de Lechada de Cemento cumple con los requisitos de diámetro y ángulo del tubo especificados en la norma industrial del Ministerio de Transporte, Especificaciones Técnicas para la Inyección de Lechada en Tendones Pretensados.

IV. Aplicaciones

El equipo de ensayo de capacidad de relleno de lechada de cemento se utiliza principalmente para evaluar el rendimiento de relleno de la lechada de cemento destinada a tendones de pretensado y estructuras de hormigón pretensado. Es adecuado para ensayos de laboratorio, control de calidad en la construcción, inspección de materiales e investigación sobre materiales de inyección a base de cemento.

V. Características principales

1. Los tubos de vidrio orgánico transparente permiten una fácil inspección visual del estado de la lechada.

2. El ángulo del tubo de 120° y el diámetro interior de 40 mm proporcionan la configuración de ensayo especificada.

3. El tubo, con una capacidad de llenado y una longitud de 500 mm, es adecuado para evaluar el comportamiento del llenado con lechada en el tramo de ensayo.

4. El bastidor de soporte proporciona un posicionamiento estable durante los ensayos.

5. Su estructura sencilla y facilidad de manejo lo hacen adecuado para ensayos de laboratorio rutinarios.

6. Ayuda a identificar bolsas de aire, acumulación de agua, vapor de agua y capas de espuma tras el periodo de curado especificado.

VI. Propósito del ensayo

El ensayo se utiliza para evaluar la capacidad de llenado y la estabilidad de la lechada de cemento después del llenado y de un período de reposo determinado. Mediante la inspección visual del interior del tubo, el ensayo permite determinar si existen bolsas de aire, acumulación de agua o capas de espuma excesivas, y evaluar el comportamiento de llenado de la lechada.

VII. Aplicaciones de prueba adecuadas

El equipo de ensayo de capacidad de relleno de lechada de cemento puede utilizarse para:

Inyección de lechada en tendones pretensados;

Construcción de hormigón pretensado;

Control de calidad de la lechada de cemento;

Ensayos de laboratorio de materiales de inyección;

Evaluación del rendimiento de relleno de la lechada de cemento;

Investigación y desarrollo de materiales de inyección a base de cemento.
