El Cilindro de Ensayo de Exudación de Lechada de Cemento entre Alambres de Acero está diseñado para determinar la tasa de exudación de la lechada de cemento entre alambres de acero de pretensado. Es adecuado para ensayos de laboratorio y control de calidad de materiales de inyección para hormigón pretensado, y permite evaluar la estabilidad y las características de exudación de la lechada.

Cilindro de Ensayo de Exudación de Lechada de Cemento entre Alambres de Acero

Modelo: TD517-1

I. Descripción del producto

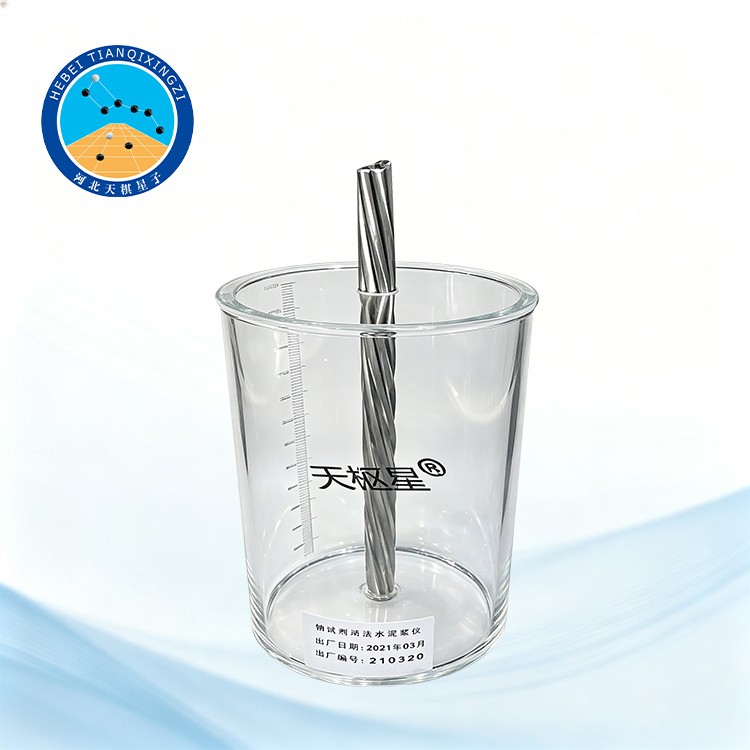

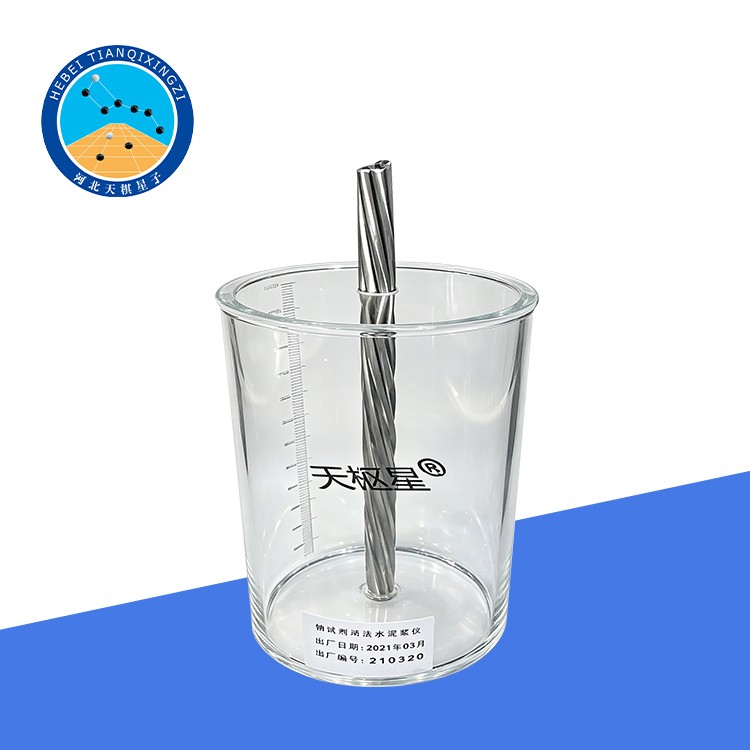

El Cilindro de Ensayo de Exudación de Lechada de Cemento entre Alambres de Acero cumple con JTG/T F50-2011, Especificaciones Técnicas para la Construcción de Puentes y Alcantarillas de Carretera, y la Guía Técnica para la Inyección de Conductos de Tendones de Pretensado en Puentes de Carretera. El cilindro de ensayo está fabricado en acrílico transparente y equipado con una tapa de sellado. Tiene un diámetro interior de 100 mm y una altura de 160 mm. Durante el ensayo, se coloca en el centro del cilindro un haz de torón de acero de pretensado de 7 alambres. La altura expuesta del haz de alambres de acero dentro del cilindro es de 10–30 mm.

Normas de referencia: ASTM C940, EN 445

II. Procedimiento de prueba

Coloque el Cilindro de Ensayo de Exudación de Lechada de Cemento entre Alambres de Acero sobre una superficie nivelada. Vierta aproximadamente 800 mL de lechada de cemento bien mezclada en el recipiente y registre el volumen exacto de la lechada.

Cierre firmemente la tapa de sellado y, a continuación, introduzca el haz de torones de acero en el centro del recipiente.

Después de dejar reposar durante 3 horas, utilice una pipeta para extraer el agua de exudación separada de la superficie de la lechada. Transfiera el agua recogida a una probeta graduada de 10 mL y mida el volumen de exudación, registrado como V₁.

III. Especificaciones técnicas

1. Diámetro interior: Aprox. 3,3 cm

2. Diámetro exterior: Aprox. 3,8 cm

3. Longitud: 2 metros

4. Material: Tubo de acero inoxidable de doble capa

También disponible en otras especificaciones, como 0,5 m, 1 m y 1,5 m.

IV. Aplicaciones

El cilindro de ensayo de exudación de lechada de cemento entre alambres se utiliza principalmente para determinar el comportamiento de exudación de la lechada de cemento situada entre los alambres de acero de pretensado. Es adecuado para:

Determinar la tasa de exudación de la lechada de cemento utilizada en estructuras de hormigón pretensado;

El control de calidad de los materiales de inyección para tendones pretensados;

Ensayos de laboratorio e investigación de materiales de inyección a base de cemento;

Evaluar la estabilidad y las características de exudación de la lechada de cemento.

V. Características principales

Fabricado en acrílico transparente para facilitar la observación de la lechada y el agua separada.

Equipado con una tapa hermética para ayudar a mantener condiciones de ensayo estables.

Diseñado para evaluar la exudación de la lechada de cemento entre torones de acero de pretensado de 7 alambres.

De estructura compacta y fácil manejo.

Adecuado para ensayos de laboratorio y aplicaciones de control de calidad.

Cumple con los requisitos pertinentes de la norma JTG/T F50-2011 y los métodos de ensayo relacionados con la inyección de lechada en elementos pretensados.

VI. Resultado de la prueba

Tras el periodo de reposo especificado, se recoge el agua separada y se mide utilizando una probeta graduada. El volumen de exudación medido, V₁, se utiliza para calcular la tasa de exudación de la lechada de cemento de acuerdo con el método de ensayo aplicable.

Los resultados del ensayo pueden utilizarse para evaluar las características de exudación y la estabilidad de la lechada de cemento, así como para proporcionar una referencia para el control de calidad de los materiales de inyección para tendones pretensados.
