El Ensayador Ecológico de Finura del Cemento está diseñado para determinar la finura del cemento mediante el método de análisis por tamizado a presión negativa. Cuenta con un eficiente sistema de recolección de polvo, ensayos rápidos, alta precisión y buena repetibilidad, lo que ayuda a reducir las emisiones de polvo y la frecuencia de mantenimiento. El equipo es adecuado para plantas de cemento, laboratorios de construcción, instituciones de investigación y centros de control de calidad.

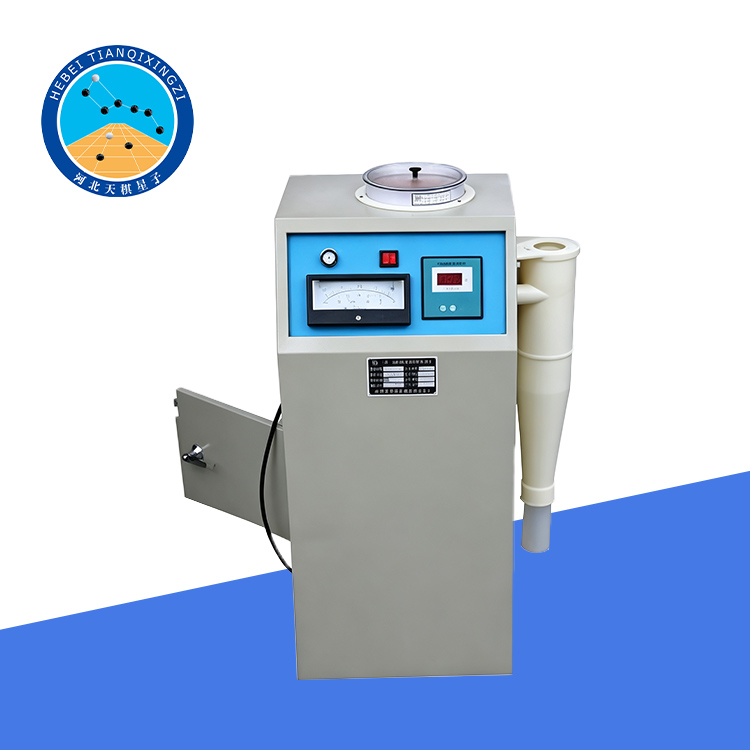

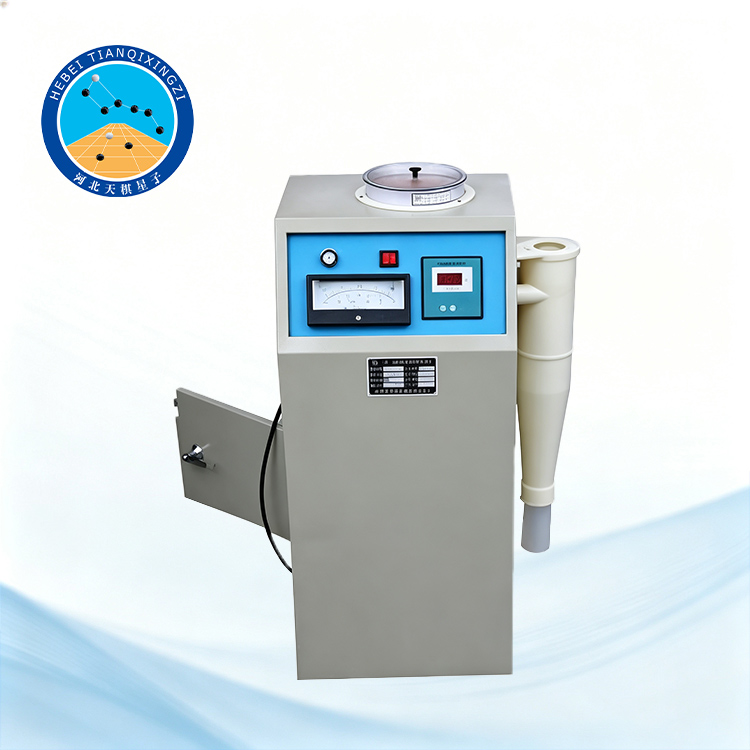

Analizador Ecológico de Finura del Cemento

Modelo: TD502-2

I. Introducción del producto

El analizador de tamizado de presión negativa ecológico está diseñado y fabricado de acuerdo con la norma JTG E51-2009, Métodos de ensayo para materiales estabilizados con aglutinantes inorgánicos para ingeniería vial (T0818-2009, Método de ensayo para la finura de cenizas volantes).

Norma de referencia: ASTM C430-26, Método de ensayo estándar para la finura del cemento hidráulico mediante el tamiz de 45 μm (n.º 325).

La norma especifica los procedimientos de análisis granulométrico para determinar la finura del cemento utilizando tamices de ensayo de abertura cuadrada de 45 μm y 80 μm. El instrumento minimiza la influencia de factores humanos durante el ensayo y mejora la precisión de la medición. Su diseño avanzado, larga vida útil, excelente desempeño ambiental, análisis granulométrico rápido, alta precisión, buena repetibilidad y amplia aplicabilidad lo convierten en una solución confiable para el ensayo de finura de cemento y materiales en polvo.

II. Parámetros técnicos

1. Finura de la prueba de tamizado: 1 mm-0,030 mm

2. Tiempo de tamizado: Automático

3. Rango de control ajustable: 120-180 segundos

4. Presión negativa de trabajo: 4000-6000 Pa

5. Tensión de alimentación: 220 V 50 Hz

6. Capacidad de alimentación: 10 g-25 g

7. Nivel de ruido: <75 decibelios

8. Peso: 25 kg

9. Dimensiones: 530 × 350 × 900 mm

III. Descripción estructural

El analizador de tamizado por presión negativa ecológico consta de dos componentes principales integrados en una sola unidad: el analizador de tamizado y una aspiradora industrial.

La aspiradora industrial está equipada con un motor, una bolsa de filtro y un sistema de limpieza de polvo. Un manómetro de vacío se utiliza para controlar la presión negativa, mientras que el contenedor de recogida de polvo recoge el polvo fino generado durante el análisis de tamizado.

IV. Principio de funcionamiento

El analizador de tamizado ecológico de presión negativa utiliza el flujo de aire como medio impulsor para el análisis granulométrico. Durante su funcionamiento, todo el sistema se mantiene bajo presión negativa. El material a analizar dentro del tamiz se fluidiza mediante el flujo de aire generado por la boquilla giratoria y se desplaza con él.

Las partículas finas, de tamaño inferior a la abertura del tamiz, son arrastradas a través de él por el flujo de aire y extraídas de la cámara de ensayo, mientras que las partículas gruesas, de mayor tamaño, permanecen en el tamiz. Este proceso separa las partículas según su tamaño y determina la finura del material.

Un colector de polvo ciclónico compacto está integrado en el sistema de análisis por tamizado para recoger las partículas finas transportadas por el flujo de aire. La eficiencia de recolección puede alcanzar más del 95 %, lo que reduce significativamente la frecuencia de limpieza necesaria para la aspiradora y mejora el rendimiento ambiental del instrumento.

V. Procedimiento Operativo

Coloque el tamiz de prueba en el soporte del analizador y verifique que esté bien sellado. Pese la cantidad de muestra requerida según la norma de prueba aplicable, transfiérala al tamiz y cierre la tapa.

Conecte la fuente de alimentación. Asegúrese de que la toma de corriente esté correctamente conectada a tierra. Seleccione el tiempo de análisis deseado y presione el botón de encendido/apagado para iniciar la prueba. El analizador funcionará automáticamente y se detendrá transcurrido el tiempo preestablecido. Después de la prueba, pese el material retenido en el tamiz para determinar el resultado del análisis.

Ajuste del tiempo de análisis: El instrumento ofrece duraciones preestablecidas de 120 s y 180 s. Presione el botón de selección de tiempo para elegir la duración deseada y, a continuación, presione el botón de encendido/apagado para iniciar el análisis
