El consistómetro Vebe digital para hormigón es un instrumento de laboratorio de alta precisión diseñado para determinar la consistencia Vebe y la trabajabilidad de las mezclas de hormigón fresco. Mide el tiempo de compactación por vibración necesario para que el hormigón alcance un estado completamente compactado, proporcionando resultados de ensayo precisos y confiables. El instrumento se utiliza ampliamente en laboratorios de hormigón, centros de ensayo de materiales de construcción e institutos de investigación de ingeniería para el control de calidad y la evaluación de materiales.

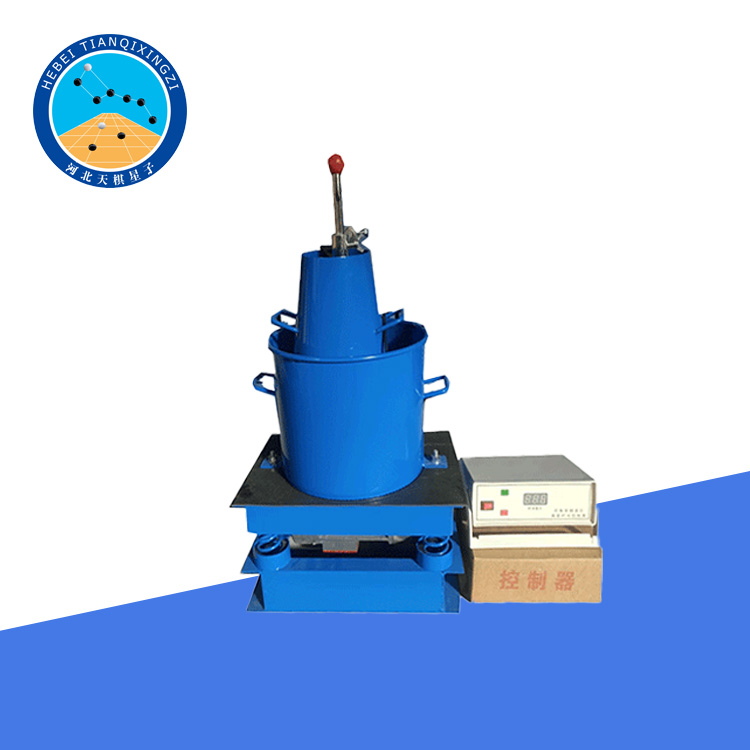

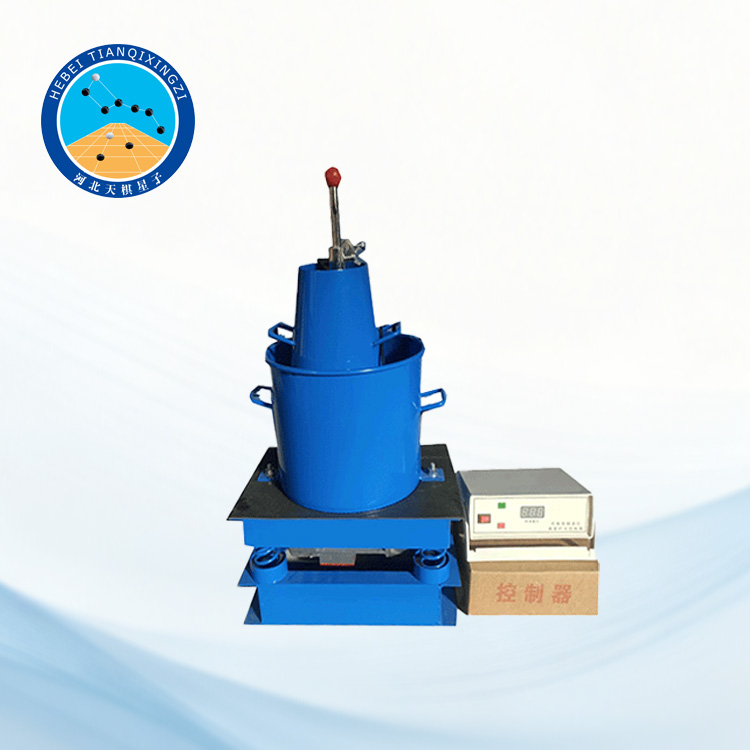

Consistómetro digital Vebe para ensayos de hormigón

Modelo: TD-WB3

I. Introducción del producto

Este instrumento está diseñado y fabricado de acuerdo con la norma nacional china GB/T 50080-2016, con referencia a EN 12350-3, BS 1881:104 y UNI 9419. Se utiliza principalmente para determinar la consistencia Vebe de las mezclas de hormigón fresco. El valor de consistencia del hormigón se determina midiendo el tiempo de compactación por vibración (en segundos) requerido para que la mezcla de hormigón alcance un estado completamente compactado. El instrumento es adecuado para ensayar mezclas de hormigón con un tamaño máximo de agregado no superior a 40 mm y un tiempo Vebe entre 5 y 30 segundos.

II. Parámetros técnicos principales

Cono de asentamiento: Diámetro interior superior: 100 ± 2 mm

Diámetro interior inferior: 200 ± 2 mm

Altura del cilindro: 300 ± 2 mm

Cilindro de capacidad: Diámetro interior: 240 ± 3 mm

Altura interior: 200 ± 2 mm

Disco: Transparente y plano

Diámetro: 230 mm ± 2 mm

Espesor: 10 mm ± 2 mm

Masa total de la pieza deslizante: 2750 g ± 50 g

Frecuencia de vibración: 50 Hz ± 3,3 Hz

Amplitud de la mesa vibratoria (con el recipiente vacío): 0,5 ± 0,10 mm

Dimensiones de la mesa: Largo 380 mm, Ancho 260 mm

Rango de tiempo: 0,1-99,9 segundos

Dimensiones externas: 380 × 520 × 870 mm

Tensión del motor: 380 V

Potencia del motor: 370 W

III. Procedimiento de prueba

1. Coloque el instrumento sobre una plataforma firme y nivelada. Humedezca con un paño húmedo las paredes internas del recipiente, el cono de asentamiento, la tolva de alimentación y demás accesorios.

2. Levante la tolva de alimentación por encima del cono de asentamiento y fíjela. Ajuste la posición del recipiente de modo que su eje quede alineado con el eje de la tolva de alimentación y, a continuación, apriete la tuerca redonda.

3. Con una pala pequeña, vierta la muestra de concreto obtenida en el cono de asentamiento en tres capas. Después de compactar cada capa, esta debe tener aproximadamente un tercio de su altura. Con una varilla de compactación, compacte el concreto uniformemente 25 veces en la sección transversal de cada capa. Al compactar la segunda y la última capa, la varilla debe atravesar la capa actual y apenas entrar en la siguiente. Después de compactar, alise la superficie superior.

4. Coloque el disco transparente sobre el cono de asentamiento, bloquee el tornillo de posicionamiento y ponga el instrumento a cero.

5. Retire la tolva de alimentación y el disco transparente, y luego levante el cono de asentamiento verticalmente. Durante este proceso, asegúrese de que la muestra de hormigón no sufra ningún movimiento de torsión horizontal.

6. Coloque el disco transparente sobre la superficie superior del cono de hormigón, afloje el tornillo de posicionamiento y baje el disco hasta que toque suavemente la superficie del hormigón. El valor mostrado es el asentamiento.

7. Pulse el botón «Inicio/Parada» del controlador mientras pone en marcha el cronómetro. Cuando la vibración provoque que la superficie inferior del disco transparente entre en contacto total con la pasta de cemento (se tolera una pequeña cantidad de burbujas de aire), detenga inmediatamente el cronómetro y apague la mesa vibratoria.

8. Registre el tiempo que muestra el cronómetro con una precisión de 0,5 s.

IV. Mantenimiento e inspección del consistómetro digital Vebe

1. Después de cada uso, el recipiente, la tolva de alimentación, el cono de asentamiento y el disco transparente deben limpiarse a fondo y secarse con un paño. En particular, la pasta de cemento del disco transparente debe eliminarse por completo para garantizar una observación clara durante la siguiente prueba. (Tras limpiar el instrumento, séquelo y preste especial atención a la protección contra la humedad de los componentes eléctricos).

2. Antes de iniciar la vibración, compruebe que todos los componentes y piezas estén correctamente colocados y que todos los tornillos estén bien apretados.

3. Si durante un uso prolongado el disco transparente se empaña o se vuelve áspero, debe pulirse a tiempo. Si el grosor es inferior a 8 mm, el disco debe sustituirse inmediatamente. Durante el funcionamiento, si la carga aplicada es inferior a 2700 g, sustituya el disco transparente o añada contrapesos. Para ello, coloque una arandela de 50 g debajo del tornillo superior.
