El valor de trituración de los áridos es un indicador importante para evaluar la resistencia y la durabilidad de los áridos. Los áridos finos con una resistencia adecuada a la trituración pueden mejorar la estabilidad, la capacidad de carga y el rendimiento de servicio a largo plazo del hormigón y las mezclas asfálticas.

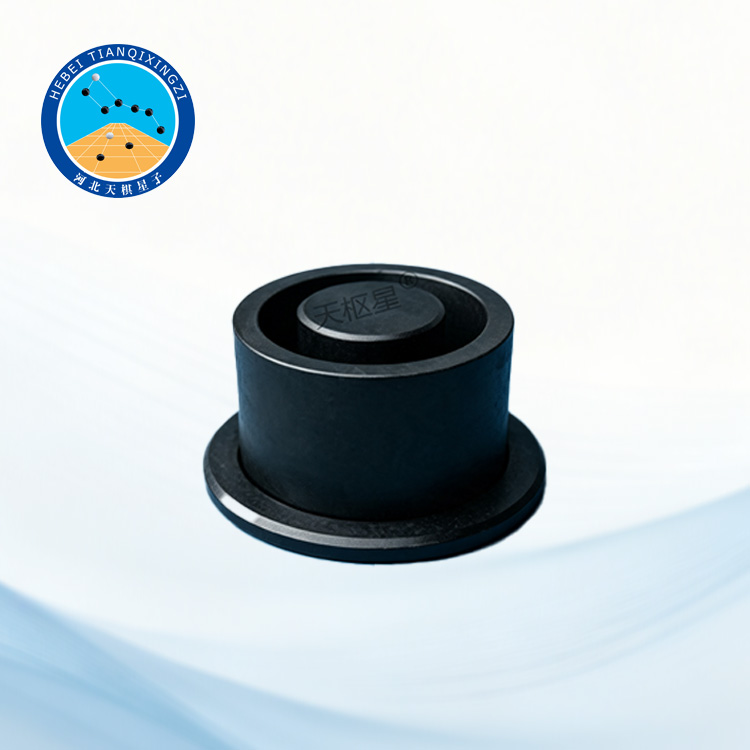

Aparato de ensayo del valor de trituración de áridos finos

Modelo: TD0350-1

I. Introducción del producto

El Aparato de Ensayo de Valor de Trituración de Áridos Finos (también conocido como Probador de Valor de Trituración de Arena, Probador del Índice de Valor de Trituración de Áridos Finos o Probador de Trituración de Arena) se utiliza principalmente para determinar el valor de trituración de los áridos, incluyendo piedra triturada, partículas de arena y otros áridos para hormigón, con el fin de evaluar su resistencia a la trituración bajo carga de compresión.

II. Normas de referencia o aplicables

GB/T 14685 — Piedra de canto rodado y piedra triturada para construcción

JTG E42-2005 — Métodos de ensayo de áridos para ingeniería de carreteras

GB/T 14684 — Arena para construcción

BS 812-110 — Ensayos de áridos — Métodos para la determinación del valor de trituración de áridos (ACV)

BS 812-111 — Ensayos de áridos — Métodos para la determinación del valor de finos al diez por ciento (TFV)

IS 2386 (Parte IV) — Métodos de ensayo de áridos para hormigón — Propiedades mecánicas

III. Parámetros técnicos

1. Diámetro interior del cilindro de compresión: Φ77 mm

2. Altura del cilindro de compresión: 70 mm

3. Diámetro del émbolo de compresión: Φ76 mm

4. Peso neto: 3,6 kg

IV. Procedimiento de prueba

1. Coloque el molde cilíndrico sobre la placa base para formar el conjunto de compresión. Introduzca aproximadamente 300 g de muestra de arena de granulometría única en el molde, asegurándose de que la altura de la muestra sobre la placa base sea de aproximadamente 50 mm.

2. Nivele la superficie de la muestra dentro del molde de acero. Coloque el émbolo de carga dentro del cilindro y gírelo una vuelta completa para garantizar un contacto uniforme con la muestra.

3. Coloque el molde de compresión cargado con la muestra sobre la placa de soporte de la máquina de ensayo de compresión. Alinee el molde con el centro de la placa de carga, luego ponga en marcha la máquina y aplique la carga a una velocidad de 500 N/s. Cuando la carga alcance 25 kN, mantenga la carga durante 5 segundos y, a continuación, libere la carga a la misma velocidad.

4. Retire el molde de compresión, extraiga el émbolo de carga, descargue la muestra comprimida y pese su masa (m₀). A continuación, tamice la muestra utilizando el tamiz de límite inferior correspondiente al rango de tamaño de partícula (por ejemplo, si la muestra de arena tiene un rango nominal de tamaño de partícula de 5,0 mm–2,5 mm, el tamiz de límite inferior corresponde a un tamiz de orificio cuadrado con una abertura de 2,50 mm). Pese la masa del material retenido en el tamiz (m₁).

V. Principio de funcionamiento

El Aparato de Ensayo de Valor de Trituración de Áridos Finos determina la resistencia a la trituración de los áridos finos mediante la aplicación de una carga de compresión especificada sobre una cantidad determinada de muestra de árido y la evaluación del porcentaje de partículas trituradas después de la carga.

Durante el ensayo, la muestra de árido fino se coloca en el cilindro de compresión y se somete a una carga estándar mediante el émbolo de compresión. Después de la compresión, la muestra se tamiza utilizando un tamiz especificado, y el valor de trituración se calcula en función de la proporción de partículas trituradas que pasan a través del tamiz. Un valor de trituración más bajo indica una mejor resistencia a la trituración y una mayor resistencia del árido.

V. Principio de funcionamiento

El Aparato de Ensayo de Valor de Trituración de Áridos Finos determina la resistencia a la trituración de los áridos finos mediante la aplicación de una carga de compresión especificada sobre una cantidad determinada de muestra de árido y la evaluación del porcentaje de partículas trituradas después de la aplicación de la carga.

Durante el ensayo, la muestra de árido fino se coloca en el cilindro de compresión y se somete a una carga estándar mediante el émbolo de compresión. Después de la compresión, la muestra se tamiza utilizando un tamiz especificado, y el valor de trituración se calcula en función de la proporción de partículas trituradas que pasan a través del tamiz. Un valor de trituración más bajo indica una mayor resistencia a la trituración y una mayor resistencia del árido.

VI. Características

1. Estructura simple y fiable

El aparato adopta una estructura mecánica compacta, con un funcionamiento sencillo y un mantenimiento fácil, lo que lo hace adecuado para los ensayos rutinarios de áridos en laboratorios.

2. Componentes de alta resistencia

El cilindro de compresión y el émbolo están fabricados con materiales de alta calidad, con excelente resistencia mecánica y al desgaste, garantizando un rendimiento estable durante los ensayos repetidos de compresión.

3. Resultados de ensayo precisos

El cilindro y los componentes de carga fabricados con alta precisión ayudan a garantizar una distribución uniforme de la fuerza y mejorar la precisión y la repetibilidad de los resultados de ensayo.

4. Diseño portátil

Con un peso neto de solo 3,6 kg, el aparato es ligero y fácil de transportar, por lo que resulta adecuado para aplicaciones de ensayo tanto en laboratorio como en campo.

5. Amplio rango de aplicaciones

Es adecuado para evaluar la resistencia a la trituración de áridos finos, arena, piedra triturada y otros materiales de árido utilizados en hormigón e ingeniería de carreteras.

VII. Aplicaciones

El Aparato de Ensayo de Valor de Trituración de Áridos Finos se utiliza ampliamente en:

Laboratorios de ingeniería de carreteras

Laboratorios de ensayo de materiales de construcción

Centros de inspección de calidad de áridos

Laboratorios de investigación de hormigón

Universidades e institutos de investigación científica

Canteras e instalaciones de producción de áridos

Se utiliza principalmente para evaluar la resistencia mecánica y la resistencia a la compresión de los materiales agregados, proporcionando datos fiables para la selección de materiales y el control de calidad.
