El analizador de imágenes de fibras se utiliza ampliamente en laboratorios textiles, instituciones de inspección de fibras, universidades, centros de investigación, agencias de control de calidad y empresas de fabricación de fibras químicas para el análisis de fibras naturales, fibras químicas, fibras animales, fibras huecas y fibras de formas especiales.

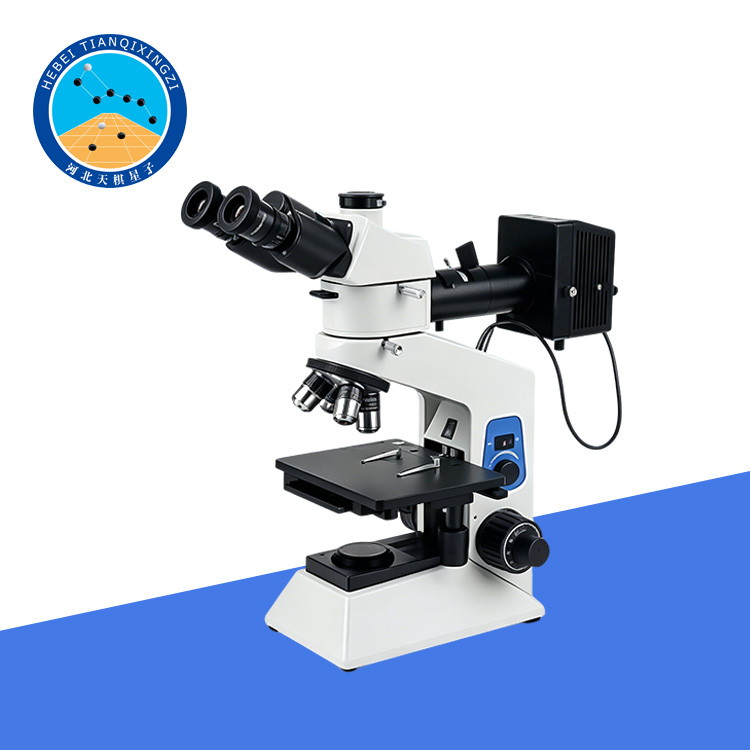

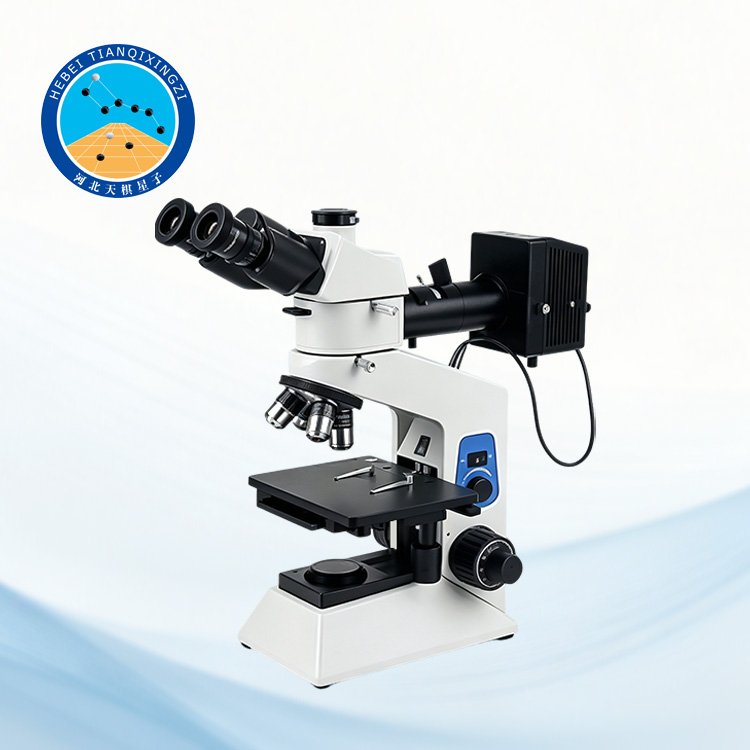

Analizador de Imágenes de Fibra

Modelo: TDJT533-A1

I. Introducción del producto

El analizador de imágenes de fibra es un sistema profesional de análisis microscópico de fibras, especialmente diseñado para la medición del diámetro de la fibra, la observación de la morfología de la sección transversal, la evaluación de la finura de la fibra y el análisis de la composición de la fibra. El sistema integra una cámara industrial de alta resolución, un microscopio óptico de precisión, un software inteligente de procesamiento de imágenes y tecnología de análisis informático, lo que permite realizar pruebas de fibra rápidas, precisas y eficientes.

II. Normas aplicables

GB/T10685 FZ/T30003 SN/T0756 AATCC20A GB/T 10685 GB/T 20732 GB/T 3364 GB/T 13835.6

III. Características del producto

1. Adecuado para observar la morfología de la sección transversal de diversas fibras químicas, fibras con formas especiales y fibras huecas, así como para medir el área de la sección transversal.

2. Velocidad de medición rápida, funcionamiento sencillo y reducción efectiva del error humano.

3. Tras medir varias fibras, el software muestra simultáneamente el diámetro, el tipo de fibra, el número de fibras medidas, el valor promedio, la desviación estándar, el coeficiente de variación (CV), el valor máximo y el valor mínimo de las fibras analizadas. Gracias a su software de análisis profesional, los informes estadísticos se pueden exportar directamente a Excel, Word y otros formatos para facilitar la consulta e impresión de datos.

4. Equipado con una biblioteca de imágenes integrada de fibras animales especiales y muestras estándar de fibras químicas, lo que ayuda al personal de laboratorio a realizar análisis comparativos y mejorar la capacidad de identificación de fibras.

IV. Parámetros técnicos

1. Estructura del instrumento: Computadora, cámara industrial, microscopio, software de medición

2. Rango de medición: Rango de medición estándar nacional de 1 a 200 μm; rango de medición del instrumento de 1 a 2000 μm (configurable según los requisitos del usuario)

3. Precisión de medición: 0,1 μm

4. El microscopio emplea un sistema óptico de enfoque infinito, que proporciona un rendimiento óptico superior.

5. Objetivos del microscopio: Objetivos acromáticos 195N de 4×, 10×, 40× y 100× (conmutables libremente según los requisitos de las pruebas).

6. Cabezal de observación trinocular articulado, inclinado a 30°, giratorio 360°, equipado con un ocular de 10× y un ocular de 16×.

7. Cuerpo principal del microscopio (equipado con una platina con plataforma móvil mecánica de doble capa, tamaño de la platina 140 × 132 mm, rango de movimiento 76 × 52 mm; mecanismo de enfoque coaxial grueso y fino con ajuste grueso de 20 mm y ajuste fino de 0,002 mm; condensador, sistema de iluminación superior e inferior y fuente de alimentación).

8. Fuente de alimentación conmutada externa, entrada CA 90-240 V, salida CC 5 V/2 A

9. El software de medición cuenta con dos programas: medición de diámetro y medición de área de sección transversal. Al introducir la densidad relativa de la fibra, se puede medir su denier (número D), lo que proporciona comodidad y flexibilidad.

10. La función de corrección de datos permite la calibración automática del diámetro de la fibra (μm) dentro del software, según los requisitos de la prueba.

11. La función de congelación de imagen del software conserva las marcas de medición del campo de visión actual, lo que mejora significativamente la velocidad y la precisión de la medición.

12. Ofrece una biblioteca de muestras de fibra con más de 20 tipos de fibra.

13. Los informes de prueba se pueden exportar en múltiples formatos, como Word, Excel y PDF, para facilitar su almacenamiento y recuperación.

14. Accesorios incluidos: 1 manual de instrucciones, 1 certificado de conformidad, 1 microscopio, 1 cámara y 1 cortador de fibra.

15. Alimentación: CA 220 V 50 Hz

16. Dimensiones del equipo (largo × ancho × alto): 240 mm × 210 mm × 390 mm

17. Peso: 4,5 kg

V. Funciones del software

El software de medición inteligente ofrece:

Medición del diámetro de la fibra

Análisis del área de la sección transversal de la fibra

Cálculo del denier de la fibra

Captura y congelación de imágenes

Análisis estadístico automático

Calibración de datos

Exportación de informes en múltiples formatos

Comparación de imágenes de fibra

El software permite a los usuarios calibrar el diámetro de la fibra según los requisitos específicos de las pruebas, lo que garantiza una alta flexibilidad y precisión en las mediciones.
