El viscosímetro Engler es un instrumento de laboratorio profesional que se utiliza para medir la viscosidad Engler del asfalto y los productos derivados del petróleo. Proporciona mediciones de viscosidad precisas y fiables en condiciones controladas de temperatura y volumen, lo que lo convierte en un elemento esencial para el control de calidad del asfalto, la construcción de carreteras y las pruebas de productos derivados del petróleo.

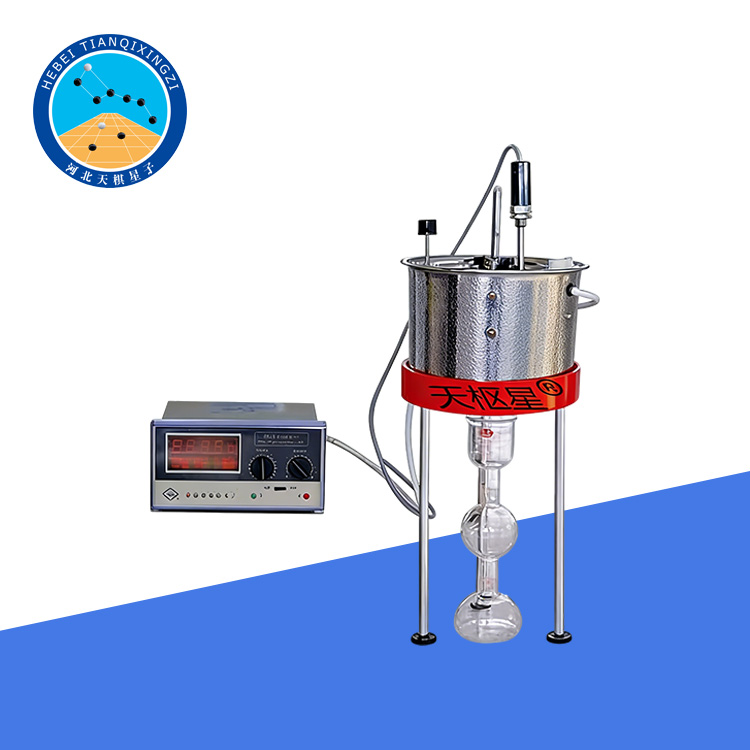

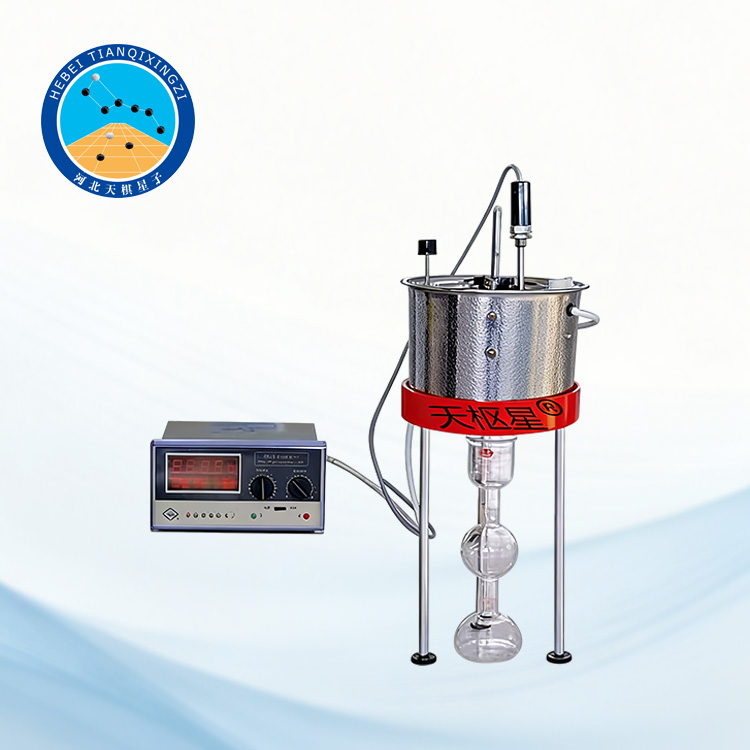

Viscometro Engler para Asfalto

Modelo: TD622-1

I. Introducción del producto

El viscosímetro Engler es fabricado por Hebei Tianqixingzi Inspection Equipment Co., Ltd. de acuerdo con los requisitos de la norma industrial china JTG 3410 “Métodos de prueba estándar de asfalto y mezcla asfáltica para ingeniería de carreteras” (T 0622-2025 “Prueba de viscosidad estándar de asfalto emulsionado mediante el método del viscosímetro Engler”) y la norma nacional GB/T 266 “Determinación de la viscosidad Engler de productos derivados del petróleo”.

Se utiliza para determinar la viscosidad Engler del asfalto u otros productos derivados del petróleo bajo condiciones específicas de temperatura y volumen. La viscosidad Engler se calcula como la relación entre el tiempo de flujo (en segundos) del asfalto o producto derivado del petróleo a través del viscosímetro Engler y el tiempo de flujo (en segundos) del agua destilada a 25 °C. La unidad de medida es el grado Engler (°E).

II. Características del producto:

1. El instrumento consta de un aparato de prueba y un controlador de temperatura. Tiene una estructura de sobremesa, con los recipientes interior y exterior fabricados en acero inoxidable. El interior del recipiente recibe un tratamiento especial que garantiza un acabado liso que cumple con los requisitos de prueba.

2. El controlador de temperatura es digital y cuenta con funciones de ajuste de posición P, I y D. La configuración de parámetros es sencilla y la precisión del control de temperatura es alta.

III. Parámetros técnicos:

1. Valor estándar del agua: 51 ± 1 segundos (Cuando la temperatura estándar del agua es de 20 ± 0,1 °C y se utilizan 200 ml de agua, se puede convertir a 25 ± 0,1 °C y 50 ml de agua).

2. Rango de medición de temperatura: 0 a 100 °C

3. Precisión del control de temperatura: ± 0,1 °C

4. Termómetro: Cumple con los requisitos de la norma T 0622.

5. Capacidad del matraz volumétrico: 100 ml

6. Material del recipiente interior: Acero inoxidable

7. Potencia del calentador eléctrico: 550 W

8. Precisión del cronómetro electrónico: 0,01 segundos

9. Dimensiones: 400 x 300 x 200 mm

IV. Instrucciones de uso:

1. Limpie cuidadosamente el recipiente interior y el tubo de salida del viscosímetro, utilizando sucesivamente xileno y agua destilada. Elimine cualquier resto de agua con papel de filtro y seque con aire (no utilice un paño).

2. Coloque el viscosímetro sobre un trípode e inserte un tapón de madera limpio en el orificio de salida del recipiente interior.

3. Limpie el frasco receptor sucesivamente con gasolina, detergente, agua y agua destilada, y luego séquelo en un horno (105 °C ± 5 °C).

4. Filtre la muestra de asfalto emulsionado preparada a través de un tamiz de 1,18 mm.

5. Determine el valor de agua (tW) del viscosímetro utilizando uno de los dos métodos siguientes:

1) Mida el tiempo (en segundos) que tardan 50 ml de agua destilada en fluir del viscosímetro a 25 °C y utilice este valor.

2) Mida el tiempo (en segundos) que tardan 200 ml de agua destilada en fluir del viscosímetro a 20 °C y multiplique por el factor de conversión F para obtener el resultado.

V. Procedimiento de prueba:

1. Tamice la muestra y precaliéntela a una temperatura aproximadamente 2 °C superior a la temperatura de ensayo especificada. Vierta la muestra en el recipiente interior limpio con el tapón de madera correctamente colocado (no lo fuerce para evitar un desgaste prematuro). Asegúrese de que el nivel del líquido esté ligeramente por encima de la punta del alfiler y de que no haya burbujas de aire en la muestra. Cubra el viscosímetro con su tapa e inserte el termómetro.

2. Prepare el agua del recipiente exterior con antelación, precalentándola a una temperatura ligeramente superior a la de ensayo.

3. Coloque un frasco receptor de muestra limpio de 50 ml debajo del tubo de salida. Ajuste la temperatura de la muestra en el recipiente interior y del agua en el recipiente exterior a la temperatura de prueba especificada de 25 °C ± 0,1 °C. Para mantener la temperatura de la muestra, la diferencia de temperatura entre los niveles de líquido en los recipientes interior y exterior no debe superar ±0,2 °C durante la prueba.

Nota: Al controlar la temperatura, la temperatura del líquido humidificador en el recipiente exterior debe ser, por lo general, ligeramente superior a la de la muestra en el recipiente interior.

4. Una vez que la muestra alcance la temperatura de prueba y se mantenga durante 2 minutos, levante rápidamente el corcho, asegurándose de que quede en la misma posición que cuando se midió el contenido de agua.

5. Cuando la muestra llegue a la primera marca (50 ml), inicie el cronómetro. Al llegar a la segunda marca (100 ml), detenga inmediatamente el cronómetro y registre el tiempo con una precisión de 0,2 segundos.
