Este instrumento es adecuado para determinar la polaridad iónica de diversas partículas de asfalto emulsionado, es decir, el tipo de carga iónica. El instrumento de prueba consta de un cable de alimentación, electrodos, una unidad principal ajustable (que puede mostrar voltaje, corriente y tiempo), cables de conexión para electrodos, pinzas de cocodrilo, vasos de precipitados, etc.

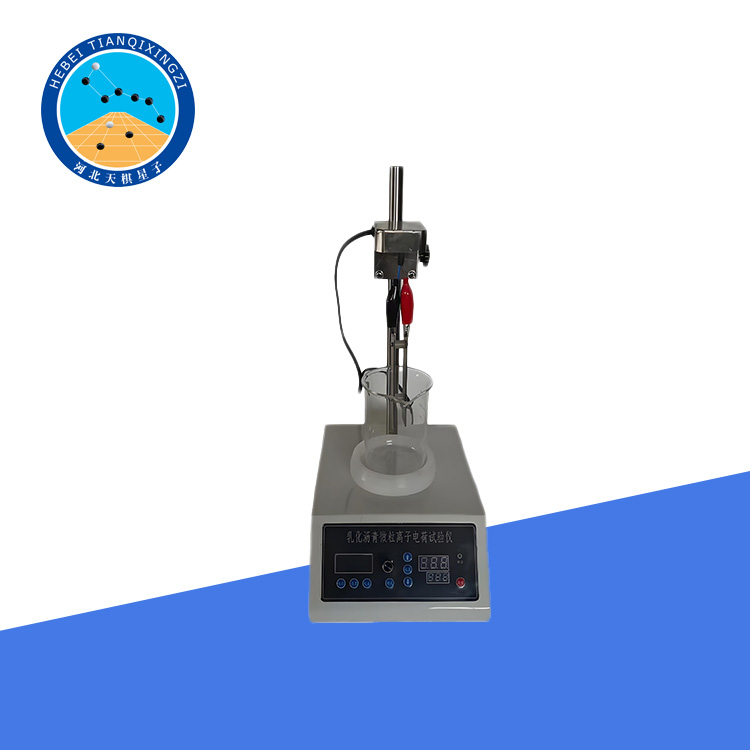

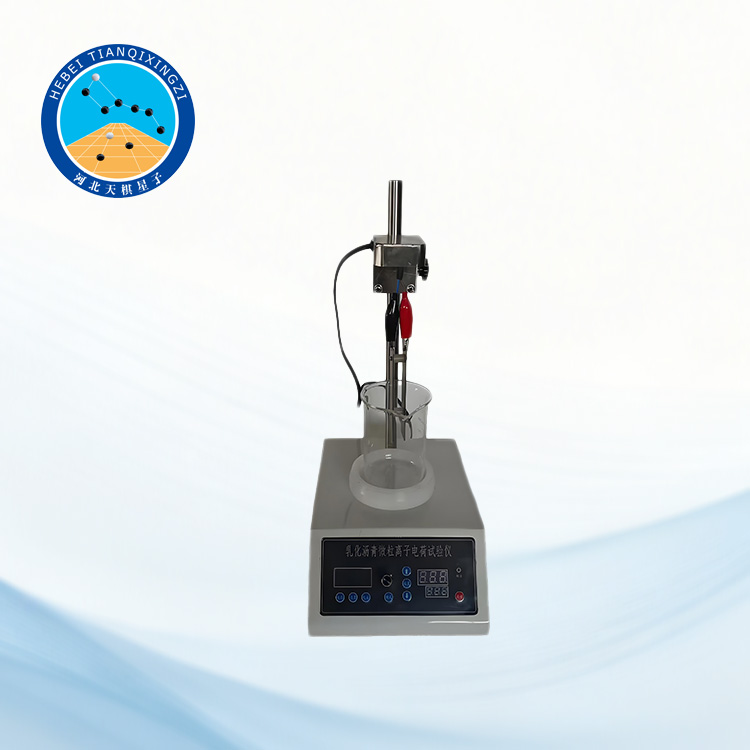

Comprobador de carga iónica de partículas de asfalto emulsionado

Modelo: LQJHT-0653

I. Presentación del producto

El Probador de Carga Iónica de Partículas de Asfalto Emulsionado fue desarrollado y fabricado por nuestra empresa basado en el método T0653-2025 "Prueba de Carga Iónica de Partículas de Asfalto Emulsionado" según JTG 3410-2025 "Procedimientos de Ensayo para Mezclas Asfálticas a Base de Asfalto en Ingeniería Vial". En su diseño y principios de prueba, hace referencia a las normas internacionales ASTM D244-23 "Métodos de Ensayo y Procedimientos Operativos para Asfalto Emulsionado" y AASHTO T59-16 "Métodos de Ensayo para Asfalto Emulsionado", garantizando así la validez científica, la estandarización y la comparabilidad internacional de los resultados de las pruebas.

II.Parámetros técnicos

1) Voltaje de alimentación: 220 V

2) Corriente máxima de salida: 150 mA

3) Precisión de temporización: 1 segundo, división mínima 0,1 s, error máximo ±0,10 s/h.

4) Tiempo de temporización: Ajustable de 0 a 999 segundos

5) Salida de voltaje CC: Ajustable de 0 a 36 V, con resistencia variable integrada, que permite obtener una corriente CC no inferior a 50 mA.

6) Electrodos: Dos electrodos de acero inoxidable. Cada electrodo mide 100 mm ± 1 mm de largo, 25 mm ± 1 mm de ancho y aproximadamente 1 mm de grosor. Los electrodos se mantienen paralelos, con una separación de 12 mm ± 2 mm. Los electrodos tienen líneas de graduación a 25 mm ± 1 mm de la parte inferior.

7) Soporte: Equipado con dispositivo de sujeción automático y altura ajustable.

8) Vaso de precipitados: Capacidad: 250 ml.

9) Potencia: 200 W

10) Temperatura ambiente: 5 ℃ a 40 ℃

11) Humedad ambiente: ≤85 %

III. Descripción del sistema de control

1) Ajuste de corriente y voltaje

Presione el botón de voltaje durante 3 segundos. El valor de voltaje en la pantalla parpadeará. Ajuste el potenciómetro ajustable de izquierda a derecha. Después de ajustar al voltaje deseado, presione y mantenga presionado el botón de voltaje para completar el ajuste de voltaje. Presione el botón de corriente durante 3 segundos. El valor de corriente en la pantalla parpadeará. Ajuste el potenciómetro ajustable de izquierda a derecha. Después de ajustar la corriente al valor deseado, presione y mantenga presionado el botón de corriente para completar el ajuste de corriente.

2) Método de configuración de la hora: Presione el botón "Set" para ingresar al menú de configuración; presione el botón de configuración de la hora durante 3 segundos, los números rojos sobre la pantalla de la hora parpadearán, use las teclas arriba y abajo para ajustar la hora deseada; Presione el botón de configuración nuevamente hasta que el número azul de abajo parpadee. Use las teclas arriba y abajo para ajustarlo para que coincida con el número de arriba, luego presione el botón de configuración nuevamente para completar la configuración.

3) Tras la configuración, cuelgue la muestra y pulse el botón de inicio para iniciar la prueba.

4) En la parte posterior de la unidad principal se encuentra un interruptor de calibración. Este interruptor permite medir el voltaje y la corriente en la posición "encendido" sin activar el relé de tiempo. Una vez finalizada la medición, colóquelo en la posición "apagado" para iniciar el control de tiempo.

IV.Otros equipos de apoyo

Antes de la prueba, los electrodos deben limpiarse en el siguiente orden: con xileno (o tricloroetileno u otros disolventes químicamente puros), alcohol metilado al 98 % o isopropanol (o etanol al 95 %) y, finalmente, enjuagarse con agua destilada.

Después de la prueba, los electrodos y los vasos de precipitados deben limpiarse en el siguiente orden: con queroseno, solución limpiadora, agua del grifo y, finalmente, enjuagarse con agua destilada.

V. Métodos y procedimientos

5.1 Métodos de prueba

1) Preparación

2) La temperatura ambiente debe mantenerse a 23 °C ± 5 °C durante la prueba.

3) Limpie las placas de los electrodos secuencialmente con una solución limpiadora y séquelas. Si observa marcas de corrosión en la superficie de las placas, púlalas suavemente para eliminarlas y, a continuación, límpielas y séquelas.

4) Prepare las muestras según la norma T0602. No es necesario filtrarlas.

5.2 Procedimiento de prueba

1) Vierta la muestra en el vaso de precipitados hasta una altura adecuada.

2) Fije los dos electrodos con piezas aislantes para formar un conjunto de electrodos y sujételos al soporte con pinzas de cocodrilo. Ajuste la altura del soporte de modo que el conjunto de electrodos quede sumergido en la muestra del vaso de precipitados, con el nivel del líquido alineándose con las marcas del electrodo.

3) Conecte los cables de las dos placas de electrodos a la fuente de alimentación, encienda el interruptor y reduzca gradualmente la resistencia hasta que la corriente alcance entre 8 y 10 mA. Inicie inmediatamente el temporizador.

4) Cuando la corriente baje a 2 mA o el temporizador alcance los 30 minutos (cumpliendo cualquiera de las dos condiciones), apague el interruptor. Retire el electrodo de la muestra y enjuáguelo suavemente con agua del grifo.

5) Observe cuidadosamente los electrodos. Si una capa de asfalto precipita claramente en el electrodo negativo, la muestra es catiónica. Si una capa de asfalto precipita claramente en el electrodo positivo, la muestra es aniónica.

6) Si el depósito de asfalto en el electrodo no es obvio, o si la polaridad iónica no se puede identificar en otras circunstancias, repita la prueba de acuerdo con el método anterior. En este punto, ajuste la resistencia para que la corriente alcance más de 50 mA y, después de cronometrar durante 30 minutos, verifique la precipitación de asfalto en el electrodo de acuerdo con 5.2.5; si la precipitación de asfalto en el electrodo no es obvia, se puede determinar que no es iónica.

7) Para el asfalto emulsionado de agrietamiento lento, especialmente el asfalto emulsionado de agrietamiento lento ultraestable, la prueba también se puede realizar directamente de acuerdo con los requisitos de 5.2.6.

VI.Lista de empaque

1) Unidad principal (1 unidad)

2) Electrodos (2 piezas)

3) Soporte (1 juego)

4) Un vaso de precipitados de 250 ml

5)Un cable de alimentación

6) Un manual de instrucciones

7) Un certificado de conformidad
